2110 установка сигнализации а91 старлайн

Лада 2112 imola › Бортжурнал › Установка сигнализации Starline a91 dialog своими руками

Как вы помните купил машину, которая была полностью сток, пришла пора поставить ее под охрану, перелопатил множество инфы, отзывы, и выбор пал на Starline a91 dialog.

Итак что нам понадобится:
— сигналка
— активатор водительской двери (у меня ее не было)

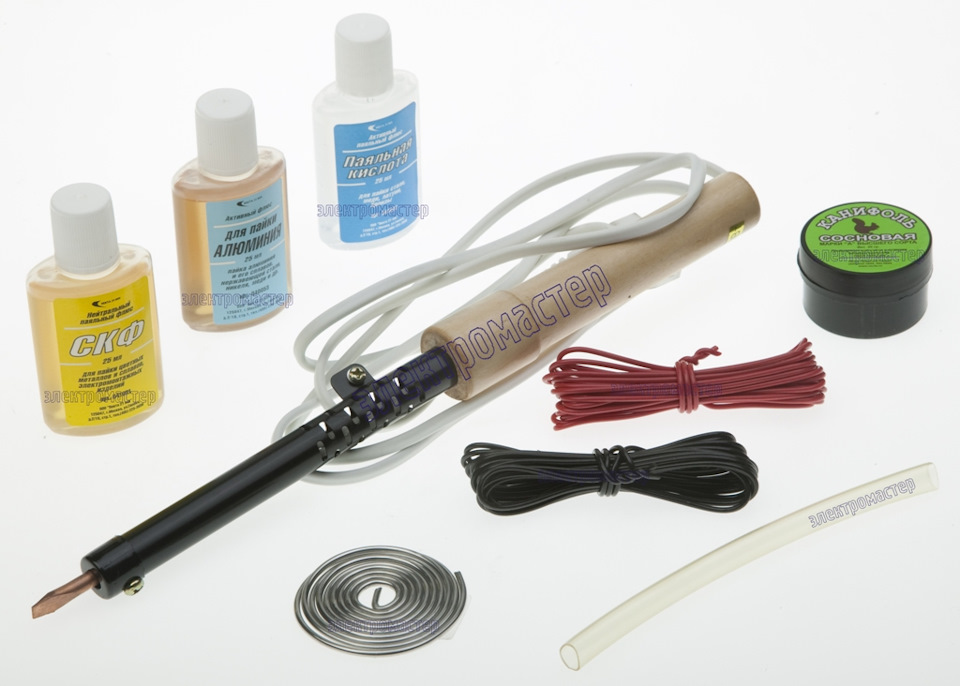

— паяльник, припой, канифоль

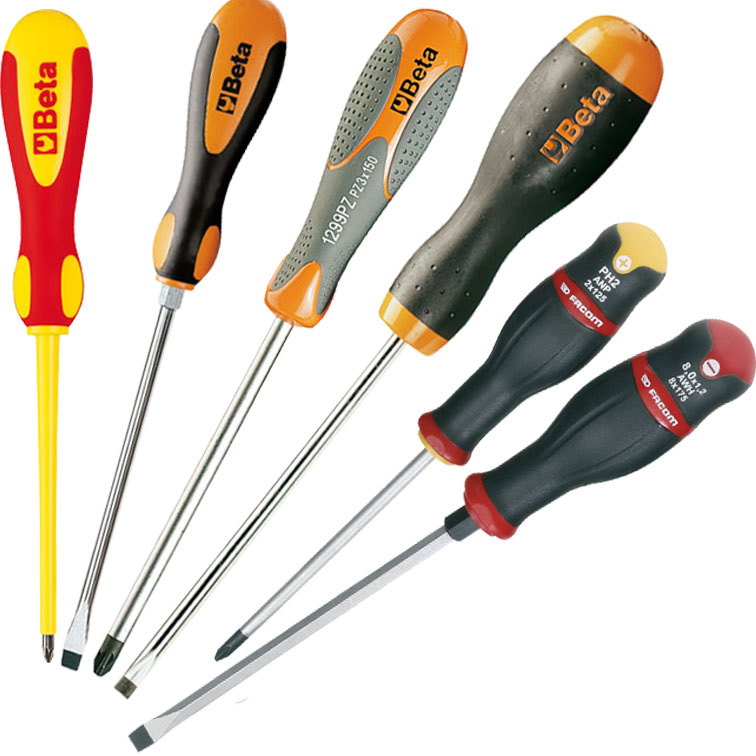

— отвертка
— изолента
— дополнительный защитный диод (1N4007) (в комплекте всего 4 диода на концевики, но еще нужен один, чтоб соединить к лампе в щитке приборов ручника)

Первым делом снимаем облицовку рулевого вала, на двенашке вроде 5 саморезов было.
Потом откручиваем 2 самореза крепления облицовки приборного щитка, потом чуть ниже еще один саморез и гайку.

Подключение 18-ти контактного разъёма центрального блока сигнализации (необходимые провода к подключению):
1) чёрный провод-масса
2) короткая петля чёрного провода-если коробка автомат оставляем петлю, если механика разрезаем (в моём случае режим)
3) Зёлёно — чёрный провод и Зелёно-жёлтый провод-подключаем к лампам указателей поворота (в жгуте щитка приборов синий и сине-черный)
4) Серый провод — положительный»+» выход управления сиреной
5) Сине — чёрный провод — концевики дверей (концевики поменяйте)
6) Оранжево — серый провод — подключаем к концевику капота, он же подключается к датчику температуры двигателя (провод сдвоенный с чёрным минусовым)
7) Оранжево — белый провод — к концевику багажника
8) Розовый провод — подключить на минус «обхода иммобилайзера» (у меня не активирован, обходчик не нужен)
9) Серо — черный провод — контроль по сигналу генератора при автозапуске (в жгуте щитка приборов коричнево — белый)
10) Оранжево — фиолетовый провод — подключаем к ручнику (в жгуте щитка приборов коричнево — синий, цепляем через диод)

Подключение 6-ти контактного разъёма автозапуска:
1) Красный провод- плюс»+12В» (розовый провод центрального замка)
2) Жёлтый провод- IGN1 выход на поддержку зажигания (сине — черный провод)
3) Синий провод — никуда не подключаем
4) Чёрно жёлтый толстый провод и чёрно жёлтый тонкий провод подключаем так: Разрезаем красный провод замка зажигания (провод стартера) чёрно толстый провод к стартеру, чёрно тонкий провод к замку зажигания.
5) зеленый провод — никуда не подключаем

Распиновка замка зажигания:
1) голубой провод — +12В для микрика датчика вставленного ключа
2) черный провод — при открытых дверях идёт минус
3) красный провод — +12В на стартер
4) голубо — черный провод — +12В после включения зажигания
5) зелёный провод — +12В при вставленном ключе
6) белый провод — +12В на светодиод
7) розовый провод — +12В от АКБ

Подключение Центрального замка:
1) синий провод — подключить к белому проводу блока центрального замка.
2) зеленый провод — на коричневый
3) устанавливаем активатор в водительскую дверь (с завода есть провода, надо только установить активатор)

Подключение концевиков дверей:
1) Поменяйте концевики дверей
2) Распиновка проводов:
— левая передняя дверь (водительская) — бело- синий
— левая задняя дверь — бело — черный
— правая передняя дверь — коричневый
— правая задняя дверь — красно — белый

источник

Лада 2112 CrystaL › Бортжурнал › Установка Сигнализации Starline A91 и кнопки START STOP на ВАЗ 2112 Своими руками Часть 1

Перенос из блога
___________________________________________________________________________________

Всем Доброго времени суток.
В этой статье я хотел бы рассказать об установке сигнализации Starline A91 Dialog и кнопки Start Stop на автомобиль ВАЗ 2112 Своими руками.

Определяемся сразу потому что от этого зависит подключение и дополнительные затраты на запчасти.

Кнопка Start/Stop (с функцией иммобилайзера) была приобретена на Алиэкспресс, кому интересно Клац

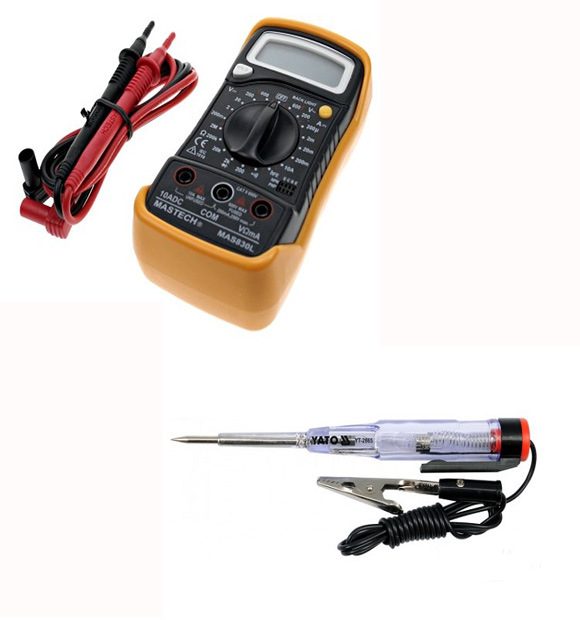

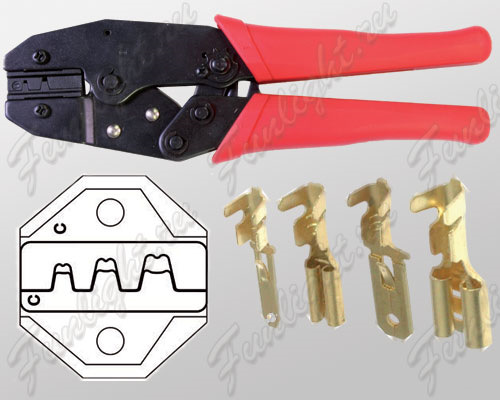

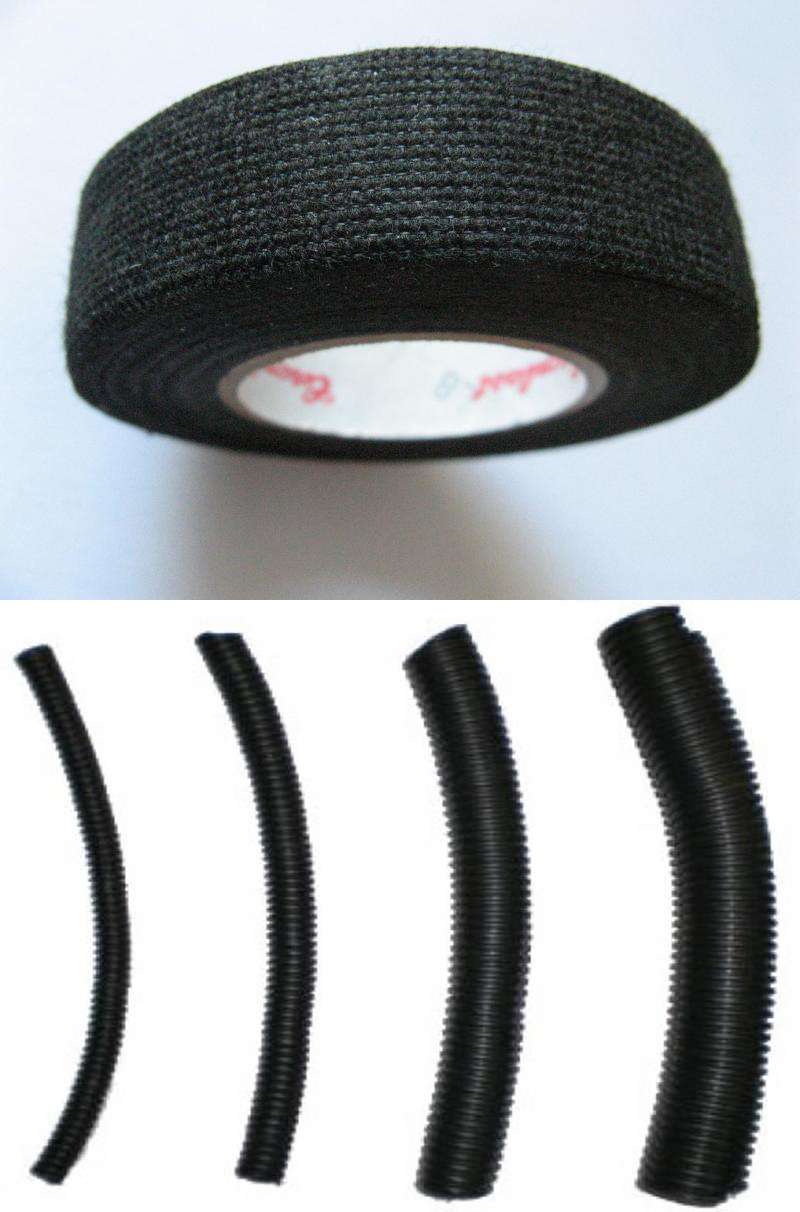

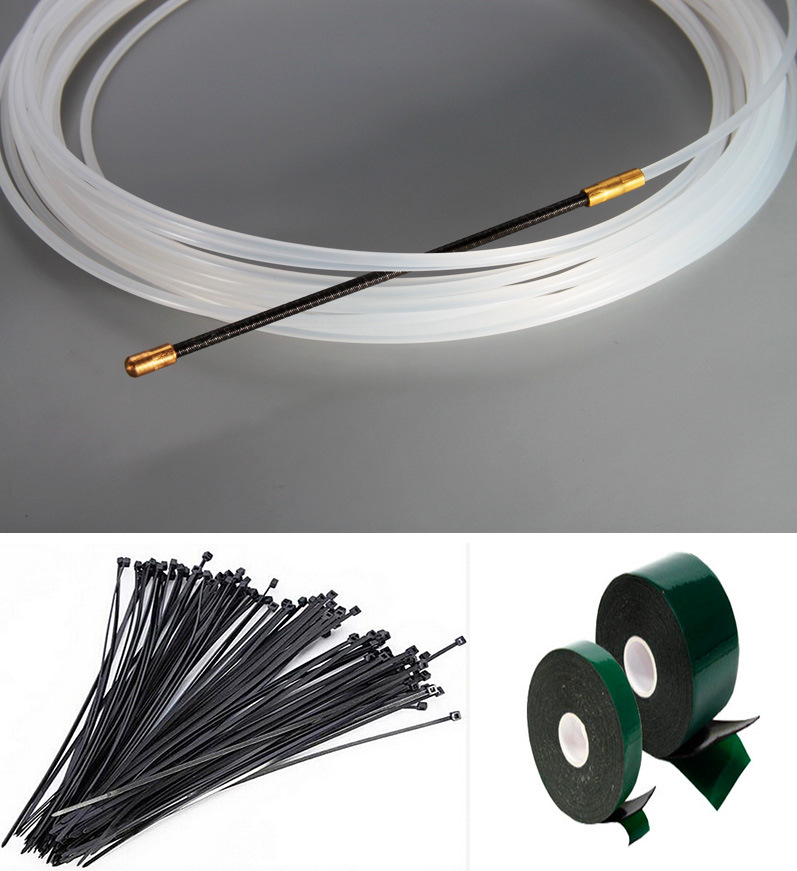

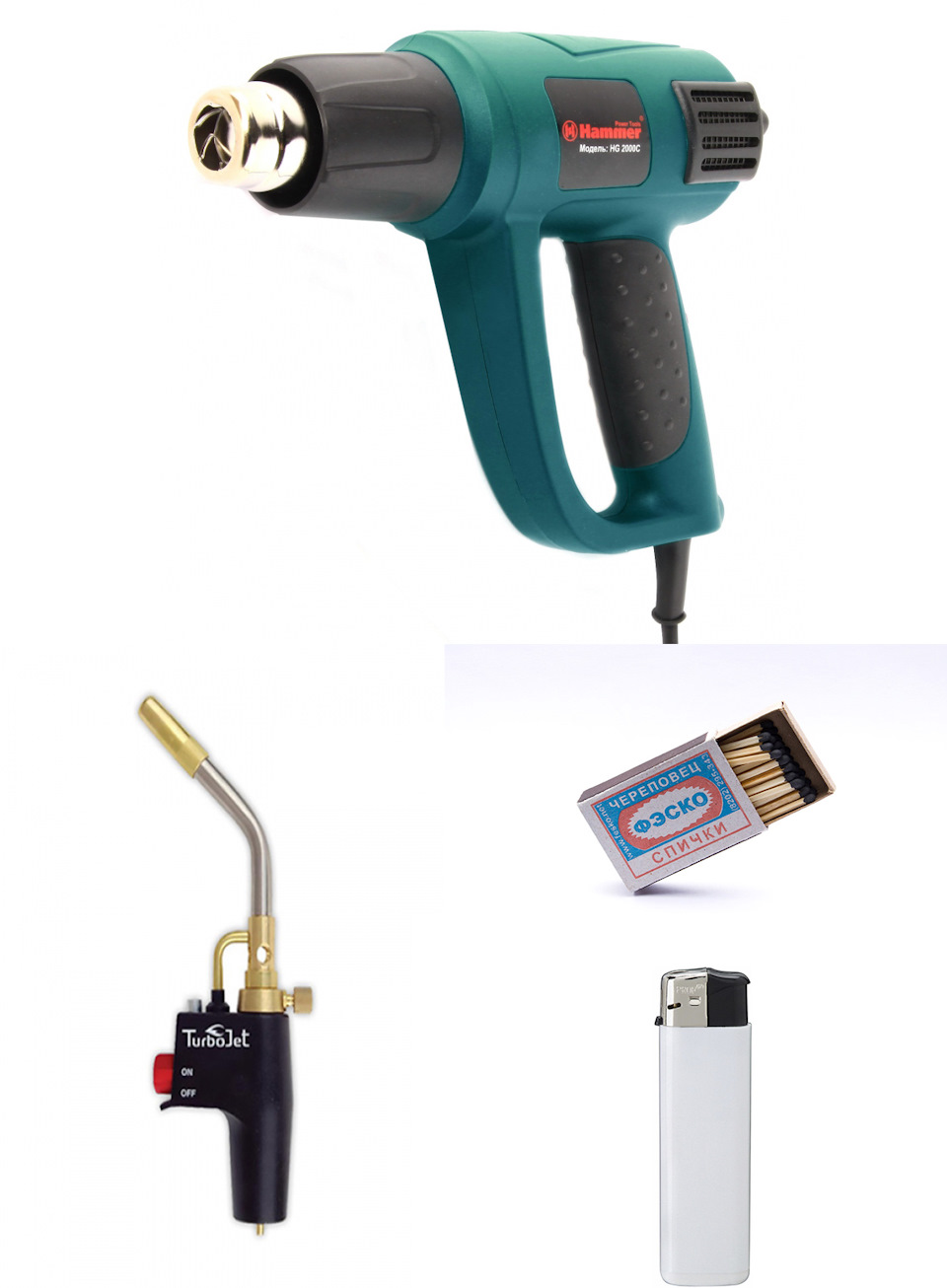

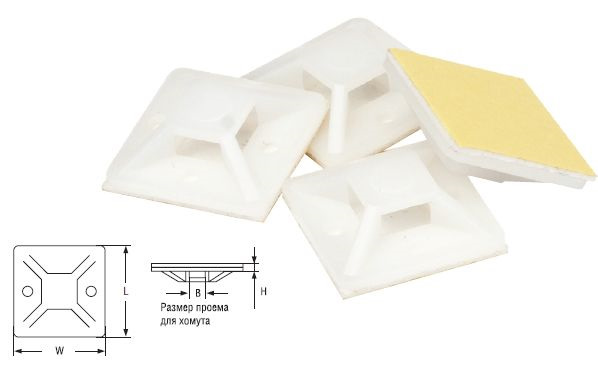

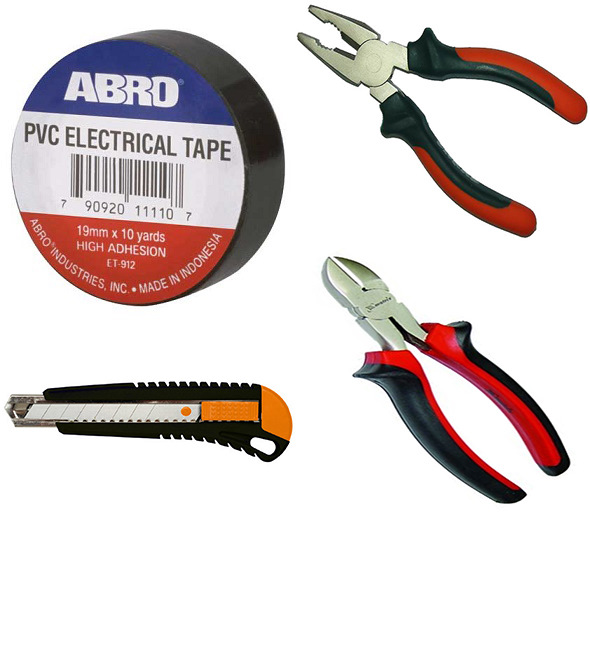

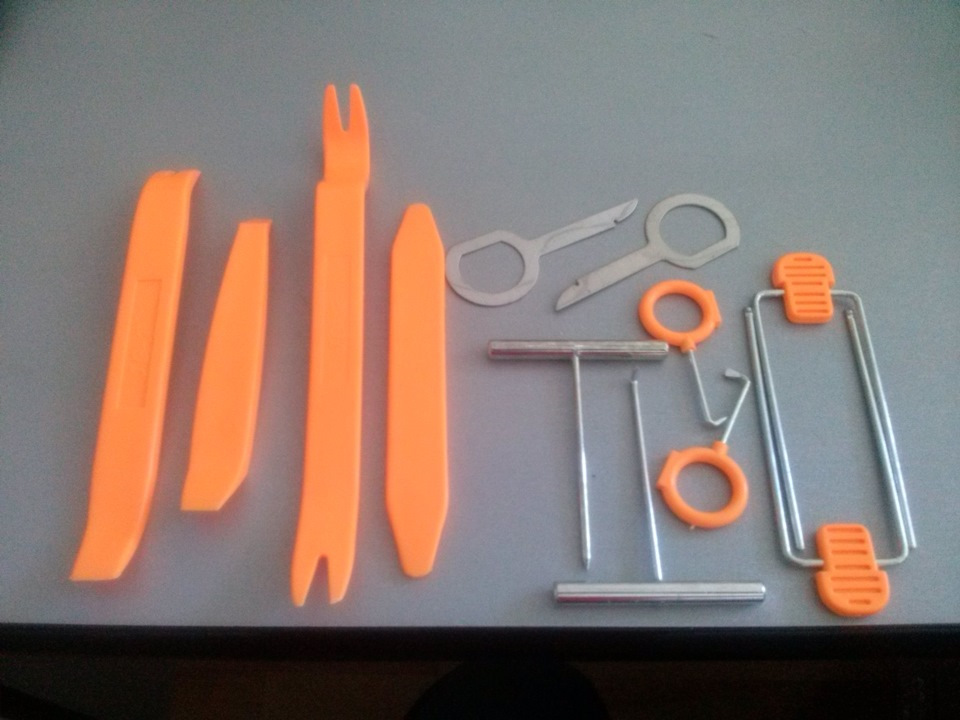

Для установки и последующего облагораживания всех составляющих нам понадобится:

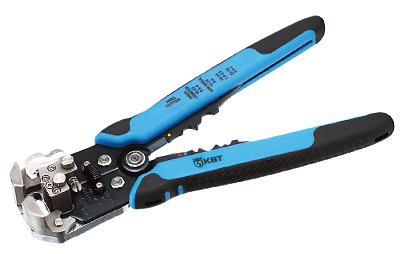

1. Стриппер для зачистки проводов (очень удобная штука советую к приобретению), приобретал тут

Так теперь, когда весь инструмент для комфортной работы приобретён или подготовлен, нам нужно докупить недостающие запчасти для полной реализации всего функционала сигнализации.
Все возможности описаны в инструкции и там же описаны запчасти, которые нужны для той или иной установки.
Это:
1.Реле 4 и 5 контактные
2.Ответные колодки для реле.
3.Диоды 1N4007(обязательны), 1N5819,1N5822 (не обязательны)
4.Концевик(и) на ваш выбор.
5.Активаторы дверей

Читайте также:  Установка сигнализации фольксваген кадди

Начнем, пожалуй.
В моем Случае Автомобиль ВАЗ 2112 с Евро панелью и Блоком предохранителей нового образца. И с установленной старенькой сигнализацией Alligator m-800 которая благополучно демонтирована в ходе работы.

Разбираем панель, для большего удобства лучше полностью снять парприз (будет наиболее удобно работать). Если вам такой вариант не по душе, то:
(как разобрать панель описано в «Мурзилке» останавливаться на этом не буду)
-Снимаем кожух Рулевой колонки
-Снимаем облицовку Приборной панели
-Снимаем приборную панель
-Снимаем крышку Блока предохранителей
-Отсоединяем все колодки от Блока предохранителя снимаем его.
-Снимаем Водительское сидение (не обязательно), я снимал мне так удобнее.
Следующее я снимал для удобства монтажа т.к. у меня Установлен Дополнительный Блок Предохранителей и некоторые подключения и доп. функции реализованы через него. Далее в статье он будет периодически появляться.
-Снимаем Туннель (не обязательно)
-Снимаем Магнитолу (не обязательно)
-Снимаем блок управления печки (не обязательно)
Если как в моем случае еще устанавливается кнопка START STOP то снимаем замок зажигания.
Если устанавливается просто Сигнализация, то достаточно просто разъединить Колодку Замка Зажигания.
Вот мы все разобрали, (в моем случае демонтируем старую сигнализацию) приготовили место для работы .

Теперь определяемся с местом установки блока сигнализации

1. Длину проводом, что бы хватило для подключения или сразу нарастить(не желательно)

2. В труднодоступном месте для безопасности.

3. И еще в этом блоке установлен Температурный датчик, который по запросу на брелке показывает температуру в салоне. Если установить рядом с воздуховодами или печкой будет не корректно показывать температуру в салоне, не критично конечно, но по мне так неприятно.

В инструкции есть иллюстрация рекомендованных зон установки всех комплектующих

Определились? Замечательно идем дальше.

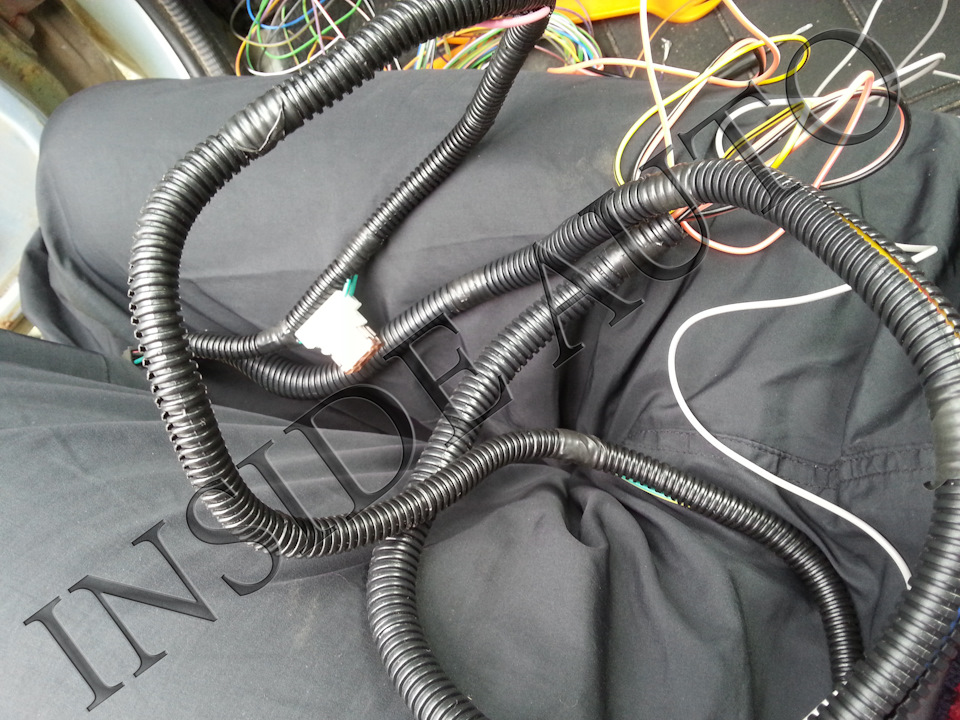

Берём провода и начинаем разделять их на небольшие жгуты в моем случае помещать в «гофры»( в зависимости от толщины жгута выбираем диаметр «гофры») Гофра разрезная поэтому я полностью прятал провода, а потом по необходимости доставал в том месте где мне нужно учитывайте это.

Установленная безобразно, на скрутках без жгутования, в общем абы установить и денюшку забрать. Я такое не приветствую, но как показала практика проработала эта сигнализация 7 лет с не постоянным использованием и небольшими глюками пока не перестала отпирать двери, а в скором и вообще перестала снимать с сигнализации.
Вот Так господа Скрутка умеет и долго работать, скорей исключение чем правило)))

Отделяем провода, которые пойдут:

Под капот в моем случае это:
Жгут
-Оранжево-Серый, Черный (они сдвоенные) Подключение Концевика капота, датчика температуры и Минус сигнализации
-Серый сирена

В моем Случае к Блоку предохранителей
Жгут
-Черно-красный (выход на внешнюю блокировку по минусу)
-Зелено-черный (выход на световые сигналы по плюсу)
-Синий (доп. канал 4 по минусу) доводчик стекал, вежливая подсветка
-Зелено-желтый (выход на световые сигналы по плюсу)
-Розовый (выход на модуль обхода иммобилайзера по минусу)
-Черно-белый (выход блокировки стартера по минусу)

В моем Случае к Блоку предохранителей
Жгут
-Желто-красный (доп. канал 2 по минусу) Двух шаговое отпирание дверей
-Желто-Черный (доп. канал 1по минусу) отпирание багажника
-Желто-Белый (доп. канал 3 по минусу) дополнительный
-Сине-красный (вход двери по плюсу Концевики двери) в нашем случае не используется, любителям резать могут отрезать.
-Оранжело-Белый (вход багажника по минусу) концевик Багажника
-Сине-Черный (вход двери по минусу) Концевики двери

В моем Случае к панели приборов
Жгут (Нужен для Автозапуска)
-Серо-черный (Контроль работы двигателя)
-Оранж.-Фиолетовый (Стояночный тормоз)
Если не устанавливается автозапуск можно и не подсоединять.На брелке при проверки состояния машины(или любой команды) будет писаться «ТОРМОЗ» Двух с мысленная фраза))) лучше подключить.
Да и смысл тогда переплачивать за автозапуск и им не пользоваться!

В моем Случае к Блоку Центрального Замка (Я подключал по другой схеме т.к. задействован Ц.З. и функция 2х Шагового отпирания (далее в статье подробнее))

Жгут
-Черно-красный +12в
-Черно-красный +12В
-Зеленый к активатору двери
-Синий к активатору двери
-Зелено-Черный -12В
-Сине-Черный -12В
В зависимости от подключения меняются значения проводов (в инструкции Сигнализации есть схемы разных подключений)

Читайте также:  Установка сигнализации пандора 3297

X1 6-пиновый Главная колодка

В моем Случае к замку зажигания
Жгут
-Красный (+12В) питание Сигнализации подключается в удобном месте для вас, лучше напрямую к аккумулятору
-Черный-Желтый(толстый) (в разрыв) к стартеру
-Черно-Желтый(тонкий)(в разрыв) к Замку Зажигания
-Синий (зажигание 2)настраиваемый (читать инструкцию)
-Желтый (Зажигание 1)
-Зеленый (АСС)
Т.к. у меня установка вместе с кнопкой START/STOP схема подключения немного отличается, подробнее далее в статье.

На этом Часть 1 подошла к концу…
Всем Ровных дорог и без аварийной езды.
А в Части 2 мы поговорим о том как

источник

Лада 2115 #Pro15 › Бортжурнал › полное описание установки старлайн А91 на Ваз 2115

всем привет. в этом БЖ постараюсь изложить полную установку старлайн а91 на ваз 2115, т.к. столкнулся с такой проблемой что в инете самого полного установки я так и не нашел. самое первое это огромное спасибо Babanin46 во всех работах.ну поехали)))

для начала нам понадобиться:
1. Сигнализация
2. Блок управления ЦЗ,
3. Нейлоновые стяжки(идут в комплекте с сигналкой)

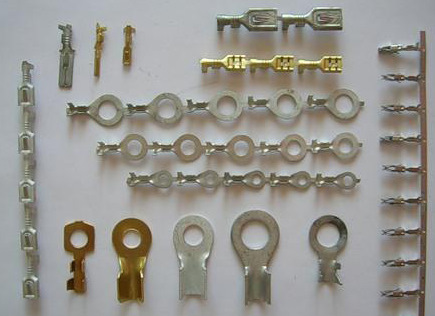

5. Клемы ПАПА и МАМА.
6. Паяльник со всем необходимым.
7. Кусачки;
8. Изолирующая лента;
9. Термоусадка;
10. Фен строительный
11. Строительный нож;
12. Различные отвертки

Подключение 6-ти контактного разъёма автозапуска:
1) Красный провод (плюс»+12В» ) к коричневому проводу центрального замка
2) Жёлтый провод зажигание1 к сине — черному проводу
3) Чёрно жёлтый толстый провод и чёрно жёлтый тонкий провод подключаем так: Разрезаем красный провод замка зажигания (провод стартера) чёрно толстый провод к стартеру, чёрно тонкий провод к замку зажигания.

Подключение 18-ти контактного разъёма центрального блока сигнализации (необходимые провода к подключению):
1) чёрный провод-масса
2) короткая петля чёрного провода- разрезается (т.к. в данном случае РКПП)
3) Зёлёно — чёрный провод и Зелёно-жёлтый провод-подключаем к лампам указателей поворота (в жгуте щитка приборов синий и сине-черный)
4) Серый провод — положительный»+» выход управления сиреной
5) Оранжево — серый провод — подключаем к концевику капота, он же подключается к датчику температуры двигателя (провод сдвоенный с чёрным минусовым)
6) желто-черный на кнопку открытия багажника
7) Оранжево — белый провод — к концевику багажника
8) Серо — черный провод — контроль по тахометру при автозапуске (в жгуте щитка приборов коричнево — красный)
9) Оранжево — фиолетовый провод — подключаем к ручнику (в жгуте щитка приборов коричнево — синий, цепляем через диод)

Провод ручника (коричневый /синий) разрезаем и ставим в разрыв диод, катодом в сторону ручника, оранжево-фиолетовый провод перед катодом.

Датчик температуры двигателя крепим на патрубок (патрубок возле двигателя), сирену, и концевик капота подключаем в удобном месте под капотом.

источник

IncertuS › Блог › Установка Сигнализации Starline A91 и кнопки START STOP на ВАЗ 2112 Своими руками Часть 1

Всем Доброго времени суток.
В этой статье я хотел бы рассказать об установке сигнализации Starline A91 Dialog и кнопки Start Stop на автомобиль ВАЗ 2112 Своими руками.

Определяемся сразу потому что от этого зависит подключение и дополнительные затраты на запчасти.

Кнопка Start/Stop (с функцией иммобилайзера) была приобретена на Алиэкспресс, кому интересно Клац

Для установки и последующего облагораживания всех составляющих нам понадобится:

1. Стриппер для зачистки проводов (очень удобная штука советую к приобретению), приобретал тут

Так теперь, когда весь инструмент для комфортной работы приобретён или подготовлен, нам нужно докупить недостающие запчасти для полной реализации всего функционала сигнализации.
Все возможности описаны в инструкции и там же описаны запчасти, которые нужны для той или иной установки.
Это:
1.Реле 4 и 5 контактные
2.Ответные колодки для реле.
3.Диоды 1N4007(обязательны), 1N5819,1N5822 (не обязательны)
4.Концевик(и) на ваш выбор.
5.Активаторы дверей

Начнем, пожалуй.
В моем Случае Автомобиль ВАЗ 2112 с Евро панелью и Блоком предохранителей нового образца. И с установленной старенькой сигнализацией Alligator m-800 которая благополучно демонтирована в ходе работы.

Разбираем панель, для большего удобства лучше полностью снять парприз (будет наиболее удобно работать). Если вам такой вариант не по душе, то:
(как разобрать панель описано в «Мурзилке» останавливаться на этом не буду)
-Снимаем кожух Рулевой колонки
-Снимаем облицовку Приборной панели
-Снимаем приборную панель
-Снимаем крышку Блока предохранителей
-Отсоединяем все колодки от Блока предохранителя снимаем его.
-Снимаем Водительское сидение (не обязательно), я снимал мне так удобнее.
Следующее я снимал для удобства монтажа т.к. у меня Установлен Дополнительный Блок Предохранителей и некоторые подключения и доп. функции реализованы через него. Далее в статье он будет периодически появляться.
-Снимаем Туннель (не обязательно)
-Снимаем Магнитолу (не обязательно)
-Снимаем блок управления печки (не обязательно)
Если как в моем случае еще устанавливается кнопка START STOP то снимаем замок зажигания.
Если устанавливается просто Сигнализация, то достаточно просто разъединить Колодку Замка Зажигания.
Вот мы все разобрали, (в моем случае демонтируем старую сигнализацию) приготовили место для работы .

Читайте также:  Нормативы установки систем пожарной сигнализации

Теперь определяемся с местом установки блока сигнализации

1. Длину проводом, что бы хватило для подключения или сразу нарастить(не желательно)

2. В труднодоступном месте для безопасности.

3. И еще в этом блоке установлен Температурный датчик, который по запросу на брелке показывает температуру в салоне. Если установить рядом с воздуховодами или печкой будет не корректно показывать температуру в салоне, не критично конечно, но по мне так неприятно.

В инструкции есть иллюстрация рекомендованных зон установки всех комплектующих

Определились? Замечательно идем дальше.

Берём провода и начинаем разделять их на небольшие жгуты в моем случае помещать в «гофры»( в зависимости от толщины жгута выбираем диаметр «гофры») Гофра разрезная поэтому я полностью прятал провода, а потом по необходимости доставал в том месте где мне нужно учитывайте это.

Установленная безобразно, на скрутках без жгутования, в общем абы установить и денюшку забрать. Я такое не приветствую, но как показала практика проработала эта сигнализация 7 лет с не постоянным использованием и небольшими глюками пока не перестала отпирать двери, а в скором и вообще перестала снимать с сигнализации.
Вот Так господа Скрутка умеет и долго работать, скорей исключение чем правило)))

Отделяем провода, которые пойдут:

Под капот в моем случае это:
Жгут
-Оранжево-Серый, Черный (они сдвоенные) Подключение Концевика капота, датчика температуры и Минус сигнализации
-Серый сирена

В моем Случае к Блоку предохранителей
Жгут
-Черно-красный (выход на внешнюю блокировку по минусу)
-Зелено-черный (выход на световые сигналы по плюсу)
-Синий (доп. канал 4 по минусу) доводчик стекал, вежливая подсветка
-Зелено-желтый (выход на световые сигналы по плюсу)
-Розовый (выход на модуль обхода иммобилайзера по минусу)
-Черно-белый (выход блокировки стартера по минусу)

В моем Случае к Блоку предохранителей
Жгут
-Желто-красный (доп. канал 2 по минусу) Двух шаговое отпирание дверей
-Желто-Черный (доп. канал 1по минусу) отпирание багажника
-Желто-Белый (доп. канал 3 по минусу) дополнительный
-Сине-красный (вход двери по плюсу Концевики двери) в нашем случае не используется, любителям резать могут отрезать.
-Оранжело-Белый (вход багажника по минусу) концевик Багажника
-Сине-Черный (вход двери по минусу) Концевики двери

В моем Случае к панели приборов
Жгут (Нужен для Автозапуска)
-Серо-черный (Контроль работы двигателя)
-Оранж.-Фиолетовый (Стояночный тормоз)
Если не устанавливается автозапуск можно и не подсоединять.На брелке при проверки состояния машины(или любой команды) будет писаться «ТОРМОЗ» Двух с мысленная фраза))) лучше подключить.
Да и смысл тогда переплачивать за автозапуск и им не пользоваться!

В моем Случае к Блоку Центрального Замка (Я подключал по другой схеме т.к. задействован Ц.З. и функция 2х Шагового отпирания (далее в статье подробнее))

Жгут
-Черно-красный +12в
-Черно-красный +12В
-Зеленый к активатору двери
-Синий к активатору двери
-Зелено-Черный -12В
-Сине-Черный -12В
В зависимости от подключения меняются значения проводов (в инструкции Сигнализации есть схемы разных подключений)

X1 6-пиновый Главная колодка

В моем Случае к замку зажигания
Жгут
-Красный (+12В) питание Сигнализации подключается в удобном месте для вас, лучше напрямую к аккумулятору
-Черный-Желтый(толстый) (в разрыв) к стартеру
-Черно-Желтый(тонкий)(в разрыв) к Замку Зажигания
-Синий (зажигание 2)настраиваемый (читать инструкцию)
-Желтый (Зажигание 1)
-Зеленый (АСС)
Т.к. у меня установка вместе с кнопкой START/STOP схема подключения немного отличается, подробнее далее в статье.

На этом Часть 1 подошла к концу…
Всем Ровных дорог и без аварийной езды.

источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
