Seat ibiza установка сигнализации

Установка сигнализации SEAT IBIZA, Точки подключения Сеат Ибица

Подключение и установка автосигнализации StarLine B94 на автомобиль SEAT IBIZA 2013

• Автосигнализация StarLine B94 с интеллектуальным автозапуском двигателя, 2Can модуль

• Модуль обхода штатного иммобилайзера BP-03

Необходимое время для установки — 4,5 часа

1. Снимаем щиток приборов Сеат Ибица. Для этого снимаем верхнюю накладку рулевого кожуха и лицевую накладку щитка приборов, отворачиваем 3 самореза за ней и снимаем щиток.

2. Снимаем подушку безопасности водителя Сеат Ибица.

Внимание . Перед выполнением данной операции, необходимо убедиться в том, что отрицательная клемма аккумулятора отсоединена!

При помощи щлицевой отвертки освобождаем пружины крепления подушки с обратной стороны рулевого колеса, аккуратно вынимаем подушку и, отсоединив разъемы убираем ее в сторону.

Далее отворачиваем болт крепления рулевого колеса и снимаем его.

Внимание . За рулевым колесом находится кассета с контактным шлейфом подушки безопасности и звукового сигнала. После снятия рулевого колеса, лицевую ее часть необходимо зафиксировать от проворота во время установки при помощи изолентый или армированного скотча.

Затем отворачиваем 1 винт крепления в нижней части рулевого кожуха и 2 самореза в верхней части рулевого кожуха и снимаем его.

3. Для облегчения доступа к разъемам блока ВСМ снимаем блок предохранителей.

4. Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле, светодиод на правой стойке. Сервисную кнопку устанавливаем в любом удобном месте.

5. Устанавливаем под капотом сирену (крепление на болт М6 с гайкой), концевик капота (необходимо обеспечить отдельную «массу» на корпусе концевика, т.к. передняя панель автомобиля полностью состоит из пластика) и датчик температуры. Провода в салон прокладываем через штатный уплотнитель с левой стороны моторного щита.

6. Блок сигнализации прячем за блоком ВСМ или за магнитолой.

7. Массу сигнализации подключаем в штатное место на рулевой колонке.

8. В разъеме А блока ВСМ подключаем управление центральным замком согласно Схеме 1 и альтернативное управление аварийной сигнализацией (бело-красный провод сигнализации). В разъеме В блока ВСМ подключаем CAN шину сигнализации.

9. На разъеме щитка приборов подключаем модуль обхода штатного иммобилайзера StarLine BP-03 в разрыв любого из проводов штатной рамки.

10. На разъеме замка зажигания подключаем питание сигнализации, а также цепи зажигания и стартера.

11. Сигнал педали тормоза, а также стояночного тормоза на SEAT IBIZA присутствует в шине CAN. Поэтому на SEAT IBIZA с МКПП следует не подключать оранжевофиолетовый и сине-красный провод сигнализации, а на SEAT IBIZA с АКПП необходимо в настройках CAN интерфейса отключить сигнал стояночного тормоза, и подсоединить к массе сине-красный провод.

12. Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 4717 согласно инструкции по установке.

источник

Сообщества › VAG Club › Блог › Подключение китайского блока управления ЦЗ к штатной системе ЦЗ Сеат Ибица

Данный пост пригодится всем владельцам ВАГ с электрической системой ЦЗ.
Ну, или примите к сведению.

Или снесите. Не важно. Копия есть в моем БЖ

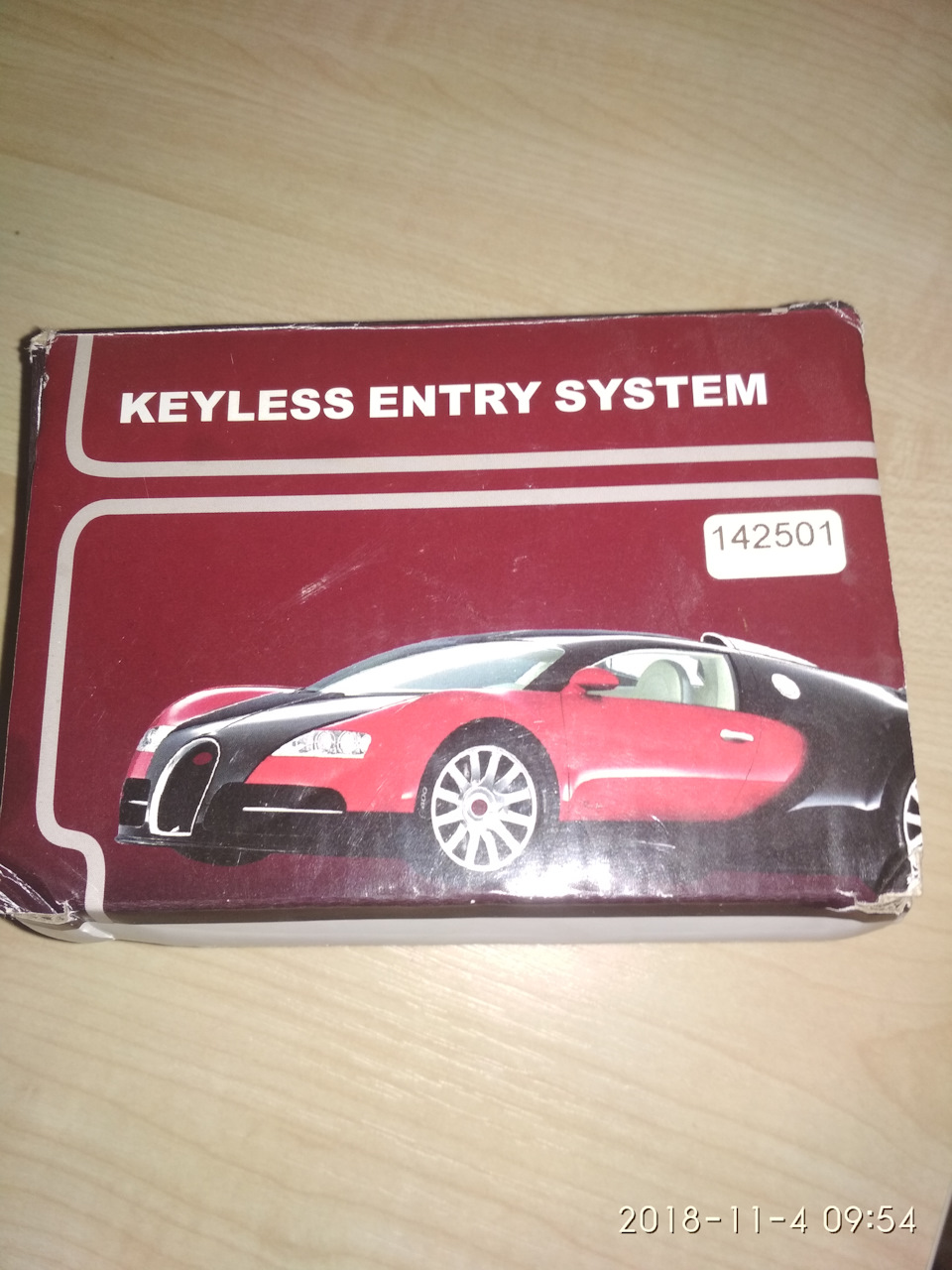

Штатный ключ был благополучно про…терян. Прописать новый ключ в родной блок стоит дороже, чем покупка двух брелоков с блоком управления в Поднебесной.

Попытался я понять китайцев. Без бутылки было сложно. Попробовал было загуглить, но внятной схемы установки мне так и не удалось добиться. В итоге, использовал китайскую схему √1.

Читайте также:  Установка сигнализации на шевроле авео т300

Вроде получилось. Попытаюсь расписать по проводам. Последователям будет проще.

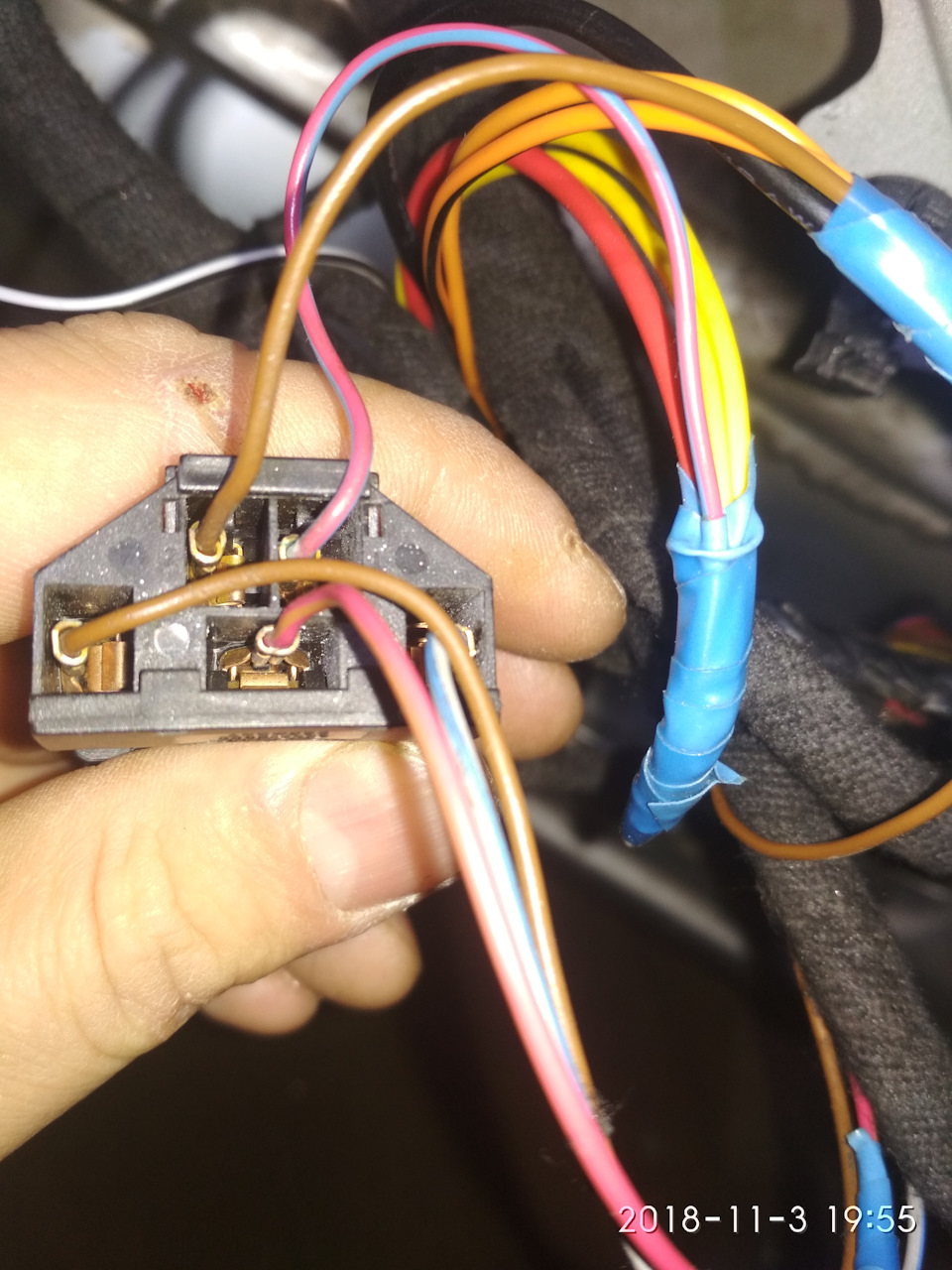

В «домике» нас интересует два контакта на «чердаке»

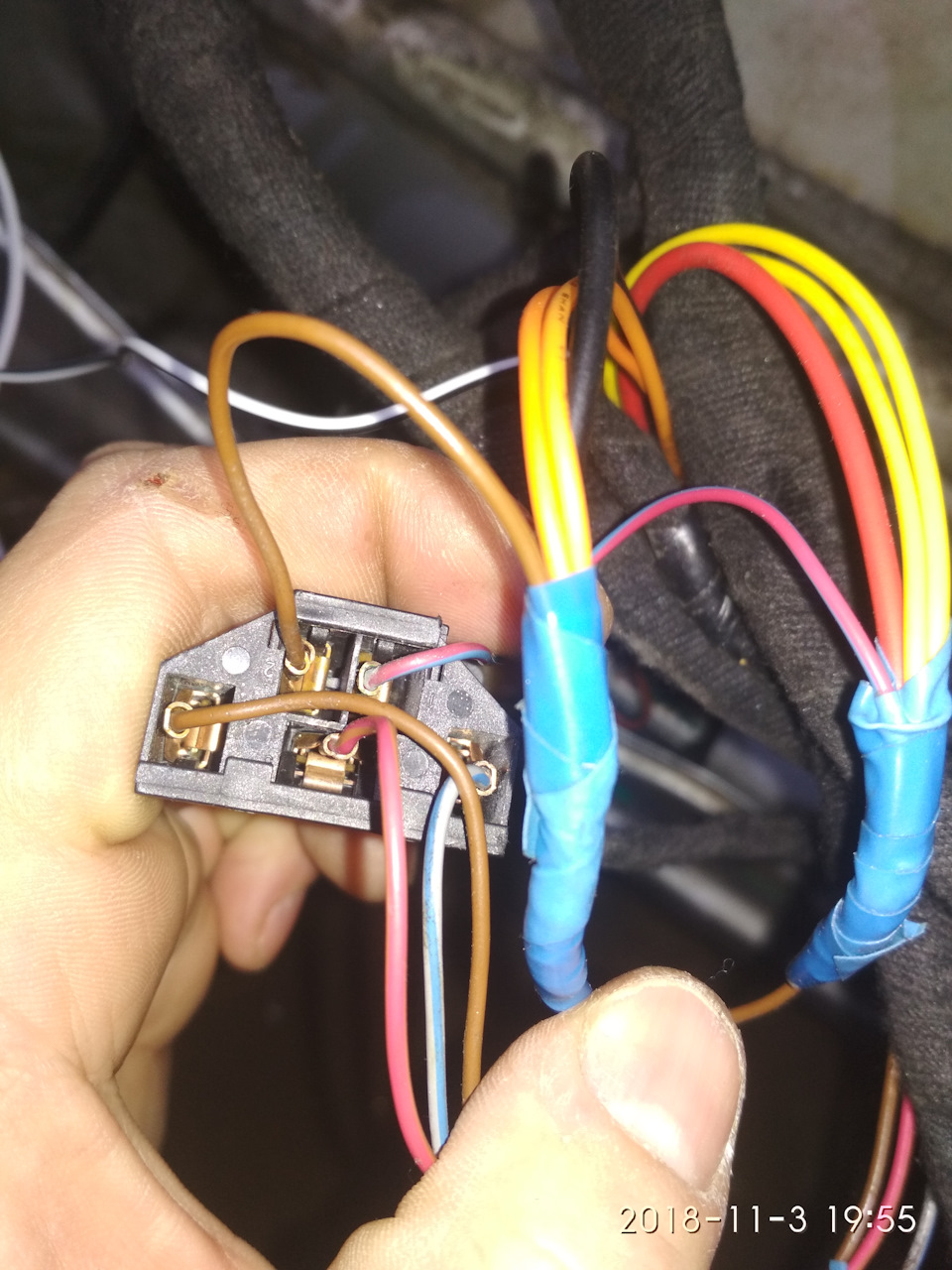

Коричневый — минус. К нему подключаем черный, оранжевый и оранжевый с чёрной полосой.
Розовый с синей полосой — плюс. К нему подключаем красный через предохранитель, а также жёлтый и жёлтый с чёрной полосой.

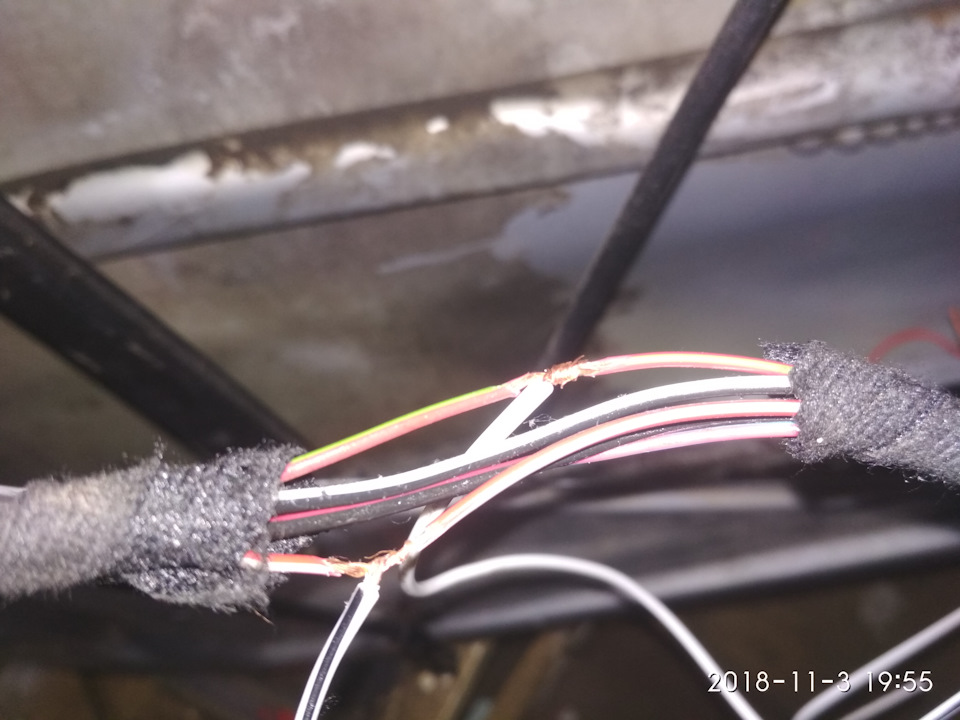

С питанием разобрались. В двери, от замка идут два кабеля. Отслеживаем верхний кабель так, чтобы удобно было подключать

Нас интересует два провода — розовый с зелёной полосой и розовый с белой полосой.

Розовый с зелёной полосой — сигнал открытия. Соединяем с белым проводом. Аккуратно, их там два. Тот, который ближе к плюсу — наш

Розовый с белой полосой — сигнал закрытия. Соединяем с белым с чёрной полосой.

Теперь аккуратно это всё запаковываем СИНЕЙ ИЗОЛЕНТОЙ.

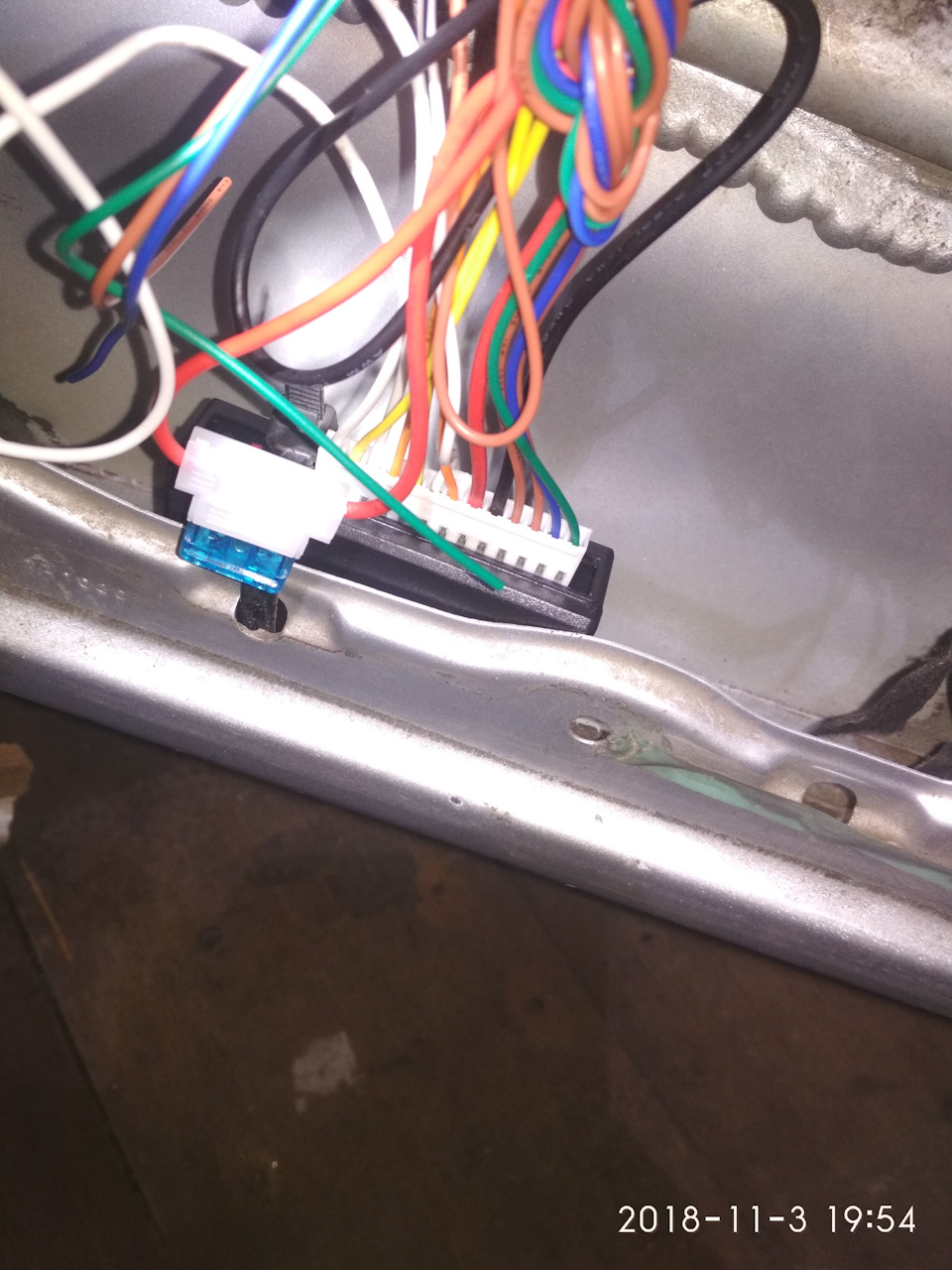

Я разместил внизу двери на пластиковый хомут. Думаю, что временно, но нет ничего более постоянного, чем временное.

Смотрите также

Комментарии 15

Прошу прощения, но это пример безграмотной установки оборудования…, не надо так делать. Этот блок должен быть установлен только в салоне авто, а ни как не в двери …

Я и не претендую на истину в первой инстанции. Раньше писал, что пост сделан для примера подключения (на пальцах) что куда совать. Как разместить блок, каждый решает в меру своей фантазии.
Линия защищена двумя предохранителями. Пожара от КЗ, я надеюсь, не будет. А сгорит блок — китайцы их много наклепали. Еще закажу.
Ради интереса попробуйте загуглить «подключение китайского ЦЗ. схема». Выпадет очень много видео с непонятным описанием. В гараже смотреть видео не очень удобно.
Моя задача — один раз споткнувшись на этом, расписать все и оставить на видном месте, где точно не забуду.

Да я не суть поста, познавательного, критикую, а сугубо реализацию…сам занимался установкой сигналок и допоборудования ещё в далёкие 90-е…такой вариант установки — гарантированная рекламация через очень не продолжительное время…:)))

Спасибо. Поживём- увидим. За такое исполнение сам бы руки оторвал, если бы деньги платил.

Ахахаха, штатный ключ стоит 500р а привязать можно даже без компа))

Пробовал. Не получилось. Да и штатный ключ зря купил, получается.

Надо было пробовать компом значит, либо ключ не тот либо блок комфорта хана, либо что то не так делали

А зачем мне эти проблемы, если за $10 я о них забываю. И имею без ключевой доступ в салон авто?

А не правильнее блок под торпеду положить и найти те же провода, но уже в салоне?
В дверях влажности неблагоприятной для блока хватает.

Штатный под торпедо и находится. Если бы мне было не лень, я бы разобрал торпедо и подключился бы к штатным проводам.
А по поводу влажности — в Транзите три зимы пережил такой же блок в задней двери. Пока живой.
И да, на случай КЗ, китаец предусмотрел предохранитель. Да и подключение производится на штатный «+», также защищённый предохранителем.

Ты это серьёзно? Вот так скрутил «проводочки» и синяя изолента… Автомобили сгорают дотла за 5 — 7 минут, нет не слышал…
Друзья, ЭТО ВРЕДНЫЙ СОВЕТ!

Ага. Именно так и скрутил. Смысл поста в распиновке подключения, а не в правильности скруток.

На скрутки забей) лучше конечно получше путать скрутку… Но и так сойдёт. А то ещё тут скажут надо на термоусадку… Пвх не пвх лента… Да спайку хеяйку😆

Читайте также:  Приора установка сигнализации с автозапуском своими руками

Блииин. Забыл видео снять. Вдруг кто-то читать не умеет? Канал не раскручу.
Динозавр я короче.

источник

Автосигнализации для Seat Ibiza

Ниже представлены надёжные автосигнализации с интеллектуальным автозапуском (и без), интегрированные CAN-LIN, GSM и Bluetooth интерфейсами, и дорогие спутниковые сигнализации с GPS-ГЛОНАСС мониторингом.

ЦЕНЫ УКАЗАНЫ С УСТАНОВКОЙ

Охранные системы без автозапуска

StarLine A63 2CAN+2LIN ECO

Одна из самых надёжных бюджетных сигнализаций без автозапуска для современного автомобиля с CAN-LIN шиной. Обеспечивает необходимую охрану, есть прочный брелок с двусторонней обратной связью и возможность подключения дополнительных опций.

Pandora DX 6x

Двухсторонняя сигнализация без модуля автозапуска, что отличает её от системы DX 9x. Собрала в себе самые актуальные и проверенные временем решения, чтобы стать удобным продуктом. Это бюджетная сигнализация, которая подойдёт практически для любого автомобиля с CAN шиной.

Предложения в магазинах

CAN-LIN сигнализации с автозапуском

StarLine E93 2CAN+2LIN

Автомобильная сигнализация с автоматическим запуском двигателя по температуре, времени и заряду аккумулятора. Оснащена 3D датчиками удара и наклона, 2CAN+2LIN модулем, прочным брелком, технологией несканируемого диалогового кода и скрытой блокировкой двигателя.

StarLine A93 2CAN+2LIN

Одна из самых надёжных бюджетных сигнализаций для современного автомобиля с CAN-LIN шиной. Обеспечивает необходимую охрану, автозапуск двигателя по температуре, в заданное время, по просадке АКБ или дням недели, прочный брелок с обратной связью.

Pandora DX 50 S

Интеллектуальный автоматический запуск двигателя и мультисистемный 2CAN, LIN интерфейсы позволяют решить основные задачи большинства автовладельцев по доступной цене: надёжная сигнализация и прогрев автомобиля в холодное время года посредством автозапуска.

Pandora DX 90B

Двусторонняя сигнализация с расширенными возможностями автозапуска двигателя и обратной связью для современных автомобилей. Это облегченная по комплектации версия Pandora DX-90BT. CAN-LIN, управление через телефон по Блютуз, динамический диалоговый код, обход иммобилайзера с клонированием ключа.

Предложения в магазинах

GSM/Bluetooth — сигнализации (управление с телефона)

Pandora DX 90BT

GSM-сигнализация с автозапуском двигателя. Встроенные интерфейсы 2xCAN, LIN позволяют использовать ее практически на любом автомобиле, а специализированный порт IMMO/KEY позволяет осуществить алгоритмический обход иммобилайзеров большинства машин.

StarLine A93 GSM

Автосигнализация с автозапуском и двусторонней обратной связью с возможностью управления через телефон (GSM Телематика). 3D датчики удара и наклона, диалоговая защита, контроль канала связи, дальность оповещения до 2000 м.

StarLine A96 GSM 2CAN+2LIN

Надёжная автомобильная сигнализация 6-го поколения с CAN-LIN модулем, умным автозапуском, управлением ч/з смартфон (GSM телематика), 3D датчиками удара и наклона, автодиагностикой, гибкими сервисными настройками, скрытой блокировкой двигателя.

Pandora DX 9x

Двухсторонняя сигнализация с умным автозапуском, которая собрала в себе самые актуальные и проверенные временем решения, чтобы стать удобным и любимым всеми продуктом. Это бюджетная автосигнализация, которая подойдёт практически для любого современного автомобиля с CAN шиной.

Купить в интернет магазине

Спутниковые сигнализации (GPS/ГЛОНАСС мониторинг)

StarLine Победит B96

Многоуровневая охранная система. Охрана периметра, GSM и Телематика, авторизация ч/з смартфон, метку и брелок, замок капота StarLine L11, блокировка двигателя, онлайн мониторинг, поисковый GPS маяк StarLine M15, финансовая гарантия безопасности 75 000 руб. Скидка на КАСКО до 50%.

Pandora DXL 5000 S

Пандора 5000 S — современная охранная система для автомобилей бизнес, премиум и люкс класса. Включает в себя все передовые технологии Pandora. Умный автозапуск, CAN-LIN, GSM, GPS-ГЛОНАСС, Bluetooth, кнопка-SOS, Pandora-спутник, активная охрана.

Читайте также:  Для установки сигнализации старлайн а91

StarLine S96 BT GSM GPS

Автомобильная сигнализация с противоугонной меткой, умным автозапуском, автодиагностикой, настройками и управлением ч/з смартфон, онлайн мониторингом, бесключевым обходом StarLine iKey и CAN-LIN интерфейсом.

Pandect X-1800 BT

Высокофункциональная GSM/GPRS, Bluetooth 4.2, 2xCAN, IMMO-KEY-микросистема, которая вышла на замену популярной моноблочной системы Pandect X-1800. Это облегченная по «железу» и по комплектации версия еще одной нашей системы — Pandect X-1900 BT.

Купить в интернет магазине

Таблица 1 — Детальный перечень поддерживаемых автосигнализацией StarLine функций автомобиля Seat Ibiza.

2003-2008 2009-2014
Все Все
Бесключевой автозапуск
Блокировка по CAN
Поддержка CAN-A
Поддержка CAN-B
Поддержка 2LIN
Поддержка LIN-A
Складывание зеркал
Центральный замок (Slave)
Закрытие стекол
Иммобилайзер с валидатором
Открытие багажника
Блокировка Keyless

Таблица 2 — Детальный перечень поддерживаемых автосигнализацией Pandora функциЙ автомобиля Seat Ibiza.

2001-2008 2008-2015
Все Все
Бесключевой автозапуск
Блокировка по CAN
Поддержка CAN1
Поддержка CAN2
Поддержка LIN
Складывание зеркал
Центральный замок (Slave)
Закрытие стекол
Запуск двигателя по CAN
Открытие багажника
Управление автономным отопителем

Рекомендации по выбору сигнализации

1. Наличие штатного иммобилайзера Если машина оборудована штатным иммобилайзером (ИММО, электронная защита от угона), то при установке сигнализации требуется обход этой защиты. Обход ИММО бывает ключевой (второй ключ прячется в обходчик ИММО за приборную панель) и бесключевой (программируемый способ обхода). Как правило, это дополнительная услуга в автосервисах.
2. Наличие шин CAN-LIN При наличие нужна сигнализация с поддержкой CAN-LIN модуля. Практически все современные автомобили оборудованы CAN-LIN шинами, которые позволяют безопасно и оперативно подключать дополнительное оборудование к автомобилю без вмешательства в штатную проводку. Проверить наличие CAN шины можно на сайте: can.starline.ru/0.
3. Ключевой/бесключевой доступ Если у Вас ключевой доступ к авто (ключ с кнопками открыть/закрыть) и после установки сигнализации Вы хотите управлять охраной с родного ключа, тогда Вам нужна система с функцией SLAVE. Если доступ к машине бесключевой (Smart key — открывается/закрывается без ключа и/или есть штатный Start-Stop), тогда лучше устанавливать сигнализацию с Bluetooth Меткой.
4. Функция управления со смартфона Если Вы хотите гибко настраивать работу охранной системы автомобиля и управлять ей с телефона (смартфон в качестве брелока) в пределах действия сотовой сети, в том числе, и в роуминге, то Вам нужна сигнализация с GSM интерфейсом.
5. Функция GPS-трекера Для тех, кто желает знать в любое время местоположение машины, данные движения (скорость, трек на карте, время в пути), потребуется сигнализация с GPS маяком, которую можно отследить через спутник.
6. Подключение доп. оборудования При монтаже сигнализации её можно подключить к предпусковому подогревателю двигателя (Webasto, Hydronic), видеорегистратору, радар-детектору и др. При эксплуатации данного оборудования с помощью сигнализации можно настроить гибкую логику (вкл/выкл, временные параметры). Наилучшим образом для этого подходят охранные комплексы Pandora и StarLine 6-го поколения. Данная услуга является дополнительной в сервисах.

Установка сигнализации на Сеат Ibiza в Томске

Установка автосигнализации осуществляется в официальных установочных автосервисах, которые имеют сертификаты соответствия и предоставляют условия сохранения дилерской гарантии.

— Установка осуществляется в течение 6-10 часов (1 рабочий день).

— Установочные центры предоставляют гарантию на монтаж 5 лет.

— Производители сигнализаций дают гарантию на своё оборудование до 3-х лет.

— Для записи на установку и консультации звоните по указанным ниже номерам.
