Toyota verso установка сигнализации

Установка сигнализации TOYOTA VERSO, точки подключения Тойота Версо модель с 2004 года

Все точки подключения можно найти на монтажном блоке, в левой кикпанеле и на щитке приборов. Необходимо обеспечить доступ к монтажному блоку, находящемуся слева от рулевой колонки, снять щиток приборов и определиться с местом установки основного блока сигнализации.

1. Подключение управления центральным замком Тойота Версо

Для подключения центрального замка, монтаж осуществляем на белом разъёме в левой кикпанеле. Провода управления центральным замком — голубой (LOCK), розовый (UNLOCK). (См. рис 1) Используется минусовое управление. Жёлтый провод разъёма CN3 системы Scher-Khan Magicar 5 подключаем на розовый провод автомобиля, зелёный провод разъёма CN3 системы Scher-Khan Magicar 5 подключаем на голубой провод Тойота Версо. Жёлтый/белый и зелёный/белый провода того же разъёма системы Scher-Khan Magicar 5 соединяем с минусом питания. Провода жёлтый/чёрный и зелёный/чёрный системы Scher-Khan Magicar 5 не используются.

2. Подключение аварийной световой сигнализации, концевиков дверей, багажника и контроля габаритных огней

Для подключения аварийной сигнализации (поворотники) возможно использовать жёлтый (правый борт) и голубой (левый борт) провода на левом верхнем вертикальном разъёме коммутационного блока (слева от руля). (См. рис. 2) К этим проводам следует подключить фиолетовые провода разъема CN2 центрального блока Scher-Khan Magicar 5. Управление осуществляется по плюсу.

Красно/белый провод разъема CN2 системы Scher-Khan Magicar 5 следует соединить с постоянным плюсом +12 В. от АКБ через предохранитель 15 А (входит в комплект) (возможно подключение красно/белого провода к красному проводу разъема CN1 системы Scher-Khan Magicar 5).

Для контроля состояния концевых датчиков дверей Тойота Версо, следует красно/чёрный провод разъема CN4 системы Scher-Khan Magicar 5 (вход отрицательных концевиков дверей) через диодную развязку (анодами в сторону блока сигнализации) подключить к зелёному и коричневому проводу среднего правого разъёма коммутационного блока (слева от руля) (См. рис. 3), белому и зелёному проводам в водительском пороге. (См. рис. 4)

Для контроля открывания пятой двери (багажника) Тойота Версо, используем белый провод в водительском пороге. К нему подключаем серый/чёрный провод разъема CN4 системы Scher-Khan Magicar 5. (См. рис. 4)

Для контроля включенных габаритных огней Тойота Версо используем зелёный провод правого вертикального разъёма коммутационного блока. К нему подключаем оранжевый провод разъема CN4 системы Scher-Khan Magicar 5. (См. рис. 2)

3. Подключение цепи блокировки и зажигания

В качестве блокировки можно использовать блокировку цепи бензонасоса. Для этого применяем внешнее нормально-замкнутое НЗ реле блокировки идущее в комплекте системы Scher-Khan Magicar 5. Данное НЗ реле контактами 30 и 87а устанавливаем в разрыв блокируемой цепи. Управляющим минусом реле является синий провод разъема CN4 центрального блока Scher-Khan Magicar 5, этот провод подключаем к контакту 86 реле. Контакт 85 реле подключаем к проводу «+ зажигание». (См. схему 1).

4. Подключение цепей автозапуска

Для корректного обхода штатного иммобилайзера Тойота Версо в режиме автоматического запуска поступаем следующим образом.

1 Вынимаем батарейку из чип-ключа.

Помещаем чип-ключ в модуль Scher-Khan ВР-2.

Внешнюю рамку располагаем с внутренней стороны корпуса кнопки «Start/Stop»( рис. 6)

Система обхода штатного иммобилайзера готова.

К красному проводу разъема кнопки Start/Stop, подключаем инвертированный через реле (минусовой) выход со стартера для имитации нажатия кнопки при запуске, (См. рис. 6 и схему 2)

На разъёме приборной панели Тойота Версо (См. рис.7) подключаем жёлто/чёрный провод разъёма CN4 системы Scher-Khan Magicar 5 к проводу генератора (розовый), по которому будет осуществляться контроль работы двигателя. Устанавливаем DIP 1 = OFF под крышечкой центрального блока сигнализации.

На разъеме концевого датчика педали тормоза на фиолетовый провод (См. рис. 8) подаем сигнал положительной полярности «нажат тормоз» через нормально разомкнутую группу контактов реле с выхода стартера при автоматическом запуске.

Комплексная реализация автозапуска представлена на схеме 2.

5. Подключение сирены и датчика капота

Для подключения сирены необходимо провести в моторный отсек коричневый провод разъема CN2 системы Scher-Khan Magicar 5 через штатный резиновый уплотнитель (рядом со штатным подкапотным жгутом) и соединить его с красным проводом сирены. Черный провод сирены качественно соединить с «массой» автомобиля. Сирену располагать рупором вниз или в сторону. (См. рис. 9)

Также следует установить дополнительный концевик капота. При этом необходимо протянуть провод в подкапотное пространство через штатный резиновый уплотнитель (рядом со штатным подкапотным жгутом). Сигнал от концевика капота подключается к коричневому/чёрному проводу разъёма CN4 центрального блока Scher-Khan Magicar 5. На рисунке 9 показан вариант установки концевика капота.

6. Подключение питания и «массы»

Питание +12 В можно взять с толстого белого провода приходящего к блоку предохранителей и реле (см. рис. 3). К этому проводу подключаем красный провод разъема CN1 центрального блока Scher-Khan Magicar 5 через предохранитель 30 А (входит в комплект).

В качестве «массы» можно использовать любую удобную точку подключения на корпусе автомобиля. В эту точку следует надежно подключить чёрный провод разъема CN1 центрального блока Scher-Khan Magicar 5. Рекомендуемое место подключения минуса питания показано на рисунке 1.

7. Подключение датчика температуры

Датчик температуры входит в комплект. Разъем датчика температуры подключить к разъему CN5 системы Scher-Khan Magicar 5.

8. Установка датчика удара

Кабель датчика удара установить в разъем CN6 центрального блока Scher-Khan Magicar 5. Датчик должен быть жестко закреплен. Возможное место расположения датчика показано на рисунке 3. Обязательно следует произвести его регулировку.

9. Установка антенного модуля

Кабель антенного модуля установить в разъем CN8 центрального блока Scher-Khan Magicar 5. При установке руководствуйтесь инструкцией по установке. Возможное место установки показано на рис. 10.

10. Установка датчика вызова владельца

Кабель датчика вызова установить в разъем CN7 центрального блока Scher-Khan Magicar 5. При установке руководствуйтесь инструкцией по установке. Возможное место расположения датчика показано на рис. 11.

11. Установка центрального блока

Центральный процессорный блок следует скрытно установить в салоне Тойота Версо. Например, за щиток приборов или мультимедийный или климатический центр.

12. Программирование системы

После установки и подключения системы тревожной сигнализации Scher-Khan Magicar 5 надо произвести необходимые настройки функций.

При необходимости изменения значений функций на опционные следуйте алгоритму, приведенному в руководстве по эксплуатации или в руководстве по установке.

источник

Toyota verso схема запуска + нечеткое срабатывание ЦЗ

День добрый.
Toyota verso МКПП
E91. can 3.2, ПО vL2

1. Не всегда срабатывает отпирание ЦЗ с брелка. Запирание срабатывает всегда. Причем световые сигналы моргают, а сам ЦЗ не срабатывает. Со штатного ключа открывает сразу.
Это особенность работы CAN?
2. Вот две схемы подключения силового модуля. Первая рекомендованная для Версо. Какая из них предпочтительнее и в чем разница?
3. Постоянно горит на брелке Тормоз, хотя написано, что сигналы ручника и тормоза есть в CAN. Лучше аналогом сделать?

Ответы 69

Спасибо за совет. Сейчас попробую. Инструкцию читал. Просто в карте монтажа написано: «на автомобилях с МКПП следует не подключать оранжево-фиолетовый исине-красный провод сигнализации». Это же тоже официальная информация. К примеру сейчас отключив в CAN ручник и посадив сине-красный провод на массу, всё заработало. Сигнал от педали тормоза работает без подключения оранжево-фиолетового провода на массу.

PS: я вроде бы не виню ни в чем сигнализацию и более того выбрал именно старлайн, так как считаю, что это лучшее предложение на рынке за соответствующие деньги. Я просто хочу установить ее сам. Не по причине экономии денег, а по причине того, что мне нравится делать это своими руками.

я вроде бы не виню ни в чем сигнализацию и более того выбрал именно старлайн, так как считаю, что это лучшее предложение на рынке за соответствующие деньги. Я просто хочу установить ее сам. Не по причине экономии денег, а по причине того, что мне нравится делать это своими руками.

А мы Вас в этом и не подозреваем. Мы пытаемся донести до Вас, что установка сигнализации, особенно современной и на современный автомобиль — не такое простое дело. И CAN- не панацея. И на этом пути рогаток и подводных камней ничуть не меньше, чем при проводном подключении, а иногда и больше.

Читайте также:  Покупка в кредит установка сигнализации

Раз при отключении тормоза в CAN и при посадке сине-красного на массу всё нормализовалось, то тогда ПРИДЕТСЯ сине-красный подключить физически к проводу РУЧНИКА (НОЖНИКА) (как и надо для большинства прошивок сигнализаций 4 поколения ) с учетом установки ДИОДА в разрез штатного провода.
Так как у Вас МКПП, и четкое распознавание РУЧНИКА — обязательно (из-за требований ПРОГРАММНОЙ НЕЙТРАЛИ) вне зависимости от того -включено зажигание или нет (на многих машинах ручник перестает читаться при выключении зажигания. ) то только проводом!

а в настройках CAN активируем чтение ПАРКИНГ и/или ПЕДАЛИ СТОП.
Хотя я лично предпочитаю подключить оранжево-фиолетовый (контроль педали СТОП) на синий толстый, который подает имитацию на педаль СТОП. В этом случае сигнализация всё видит четко и без осечек, связанных с возможным запоздание появления статуса ТОРМОЗ в CANe (разумеется в CAN чтение РУЧНИКА и ПЕДАЛИ СТОП надо ЗАПРЕТИТЬ).
Предлагаю сделать также. А уже убедившись, что всё работает четко — активировать контроль ПАРКИНГА через CAN — и посмотреть — не начнутся-ли проблемы. если проблем не возникнет — оставляем чтение ПАРКИНГа — лишняя зона охраны еще никому не повредила.
От себя добавлю, что при монтаже систем с автозапуском практически всегда такие статусы, как ЗАЖИГАНИЕ и ДВИГАТЕЛЬ ЗАВЕДЕН тоже делаю проводным подключением. Подумайте на досуге — почему вдруг так.

источник

Toyota Yaris どーもくん › Бортжурнал › Сигнализация с авто запуском. На тойоту Yaris, Vitz, ECHO, Yaris Verso. 1999-2005 г.

Сигнализация StarLine A93

. Привет читатель, если ты это читаешь, значит ты захотел самостоятельно, установить автозапуск в свою тойоту. Во первых, должен тебя предупредить, что дело это нудное, но зато, если ты сделаешь все правильно, то результат, будет оправдан твоими стараниями.
Покупаем StarLine A93, обходчик ВР-03. Изоленту, также необходим паяльник, олово, и т.д.

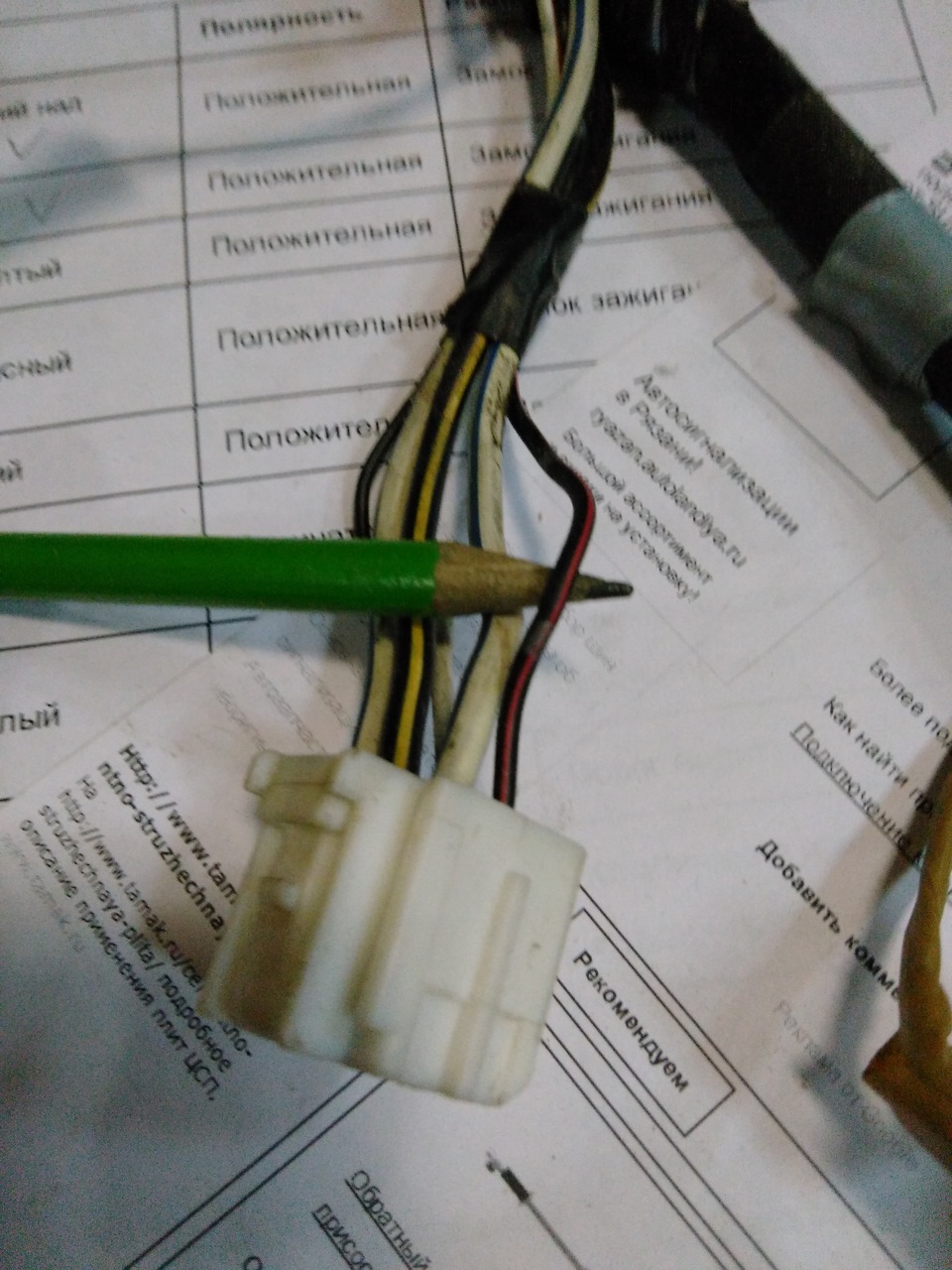

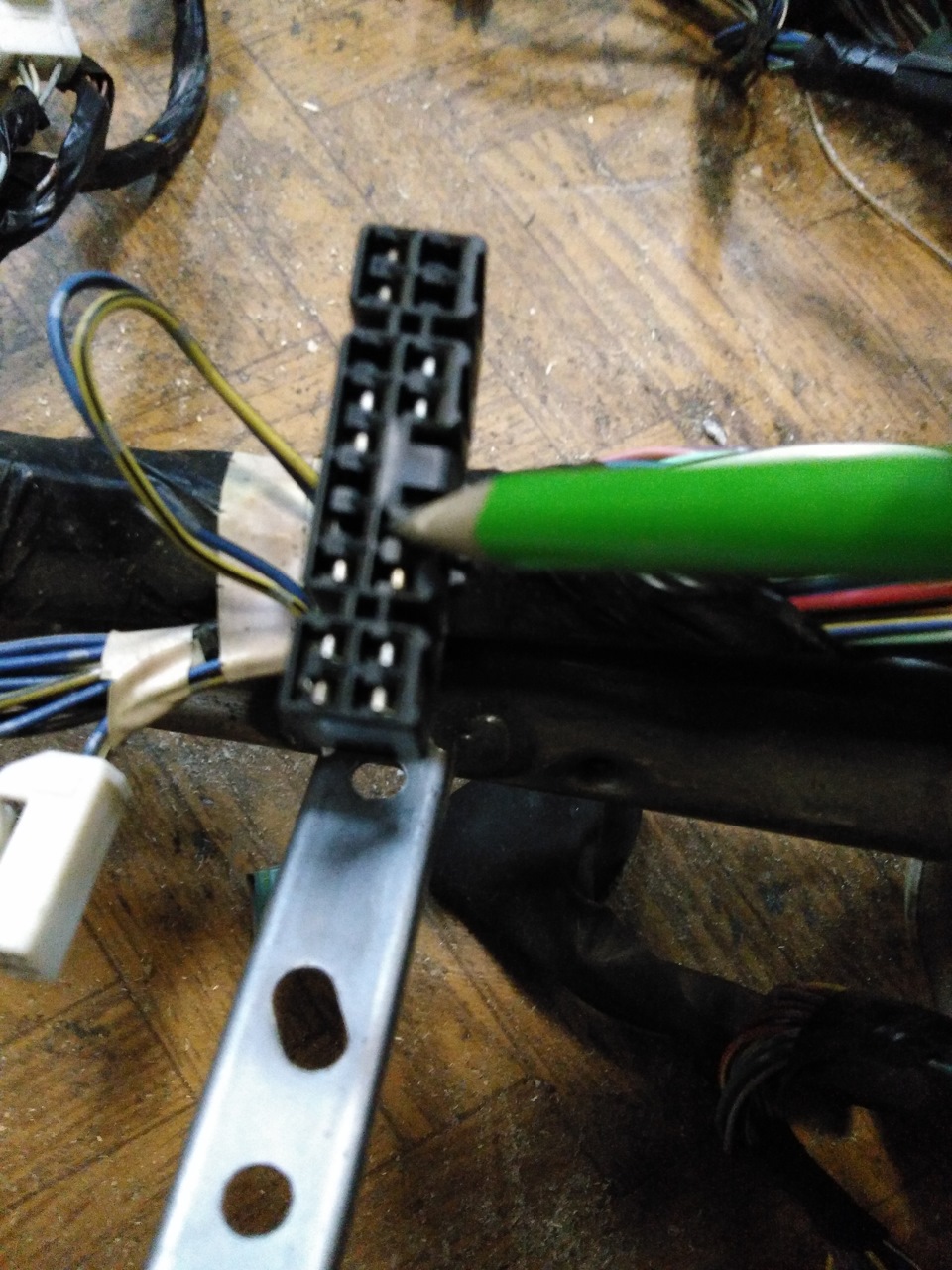

Замок зажигания снимаем кожух рулевой колонки. Выдергиваем разъём замка зажигания к этим проводам подключаем Силовой модуль от сиги.
З.З-(замок зажигания). С.М-(силовой модуль от сиги)
С.М-красный к З.З-бел/синий, который над чёрным.(+12в)

С.М-желтый к З.З-черно/жёлтый. (зажигание1)

С.М-зеленый к З.З-черно/красный.(зажигание 2)

С.М-синий к З.З-бел/синий.(аксессуары)

С.М-черно/жёлтый к З.З-черный.(стартер)

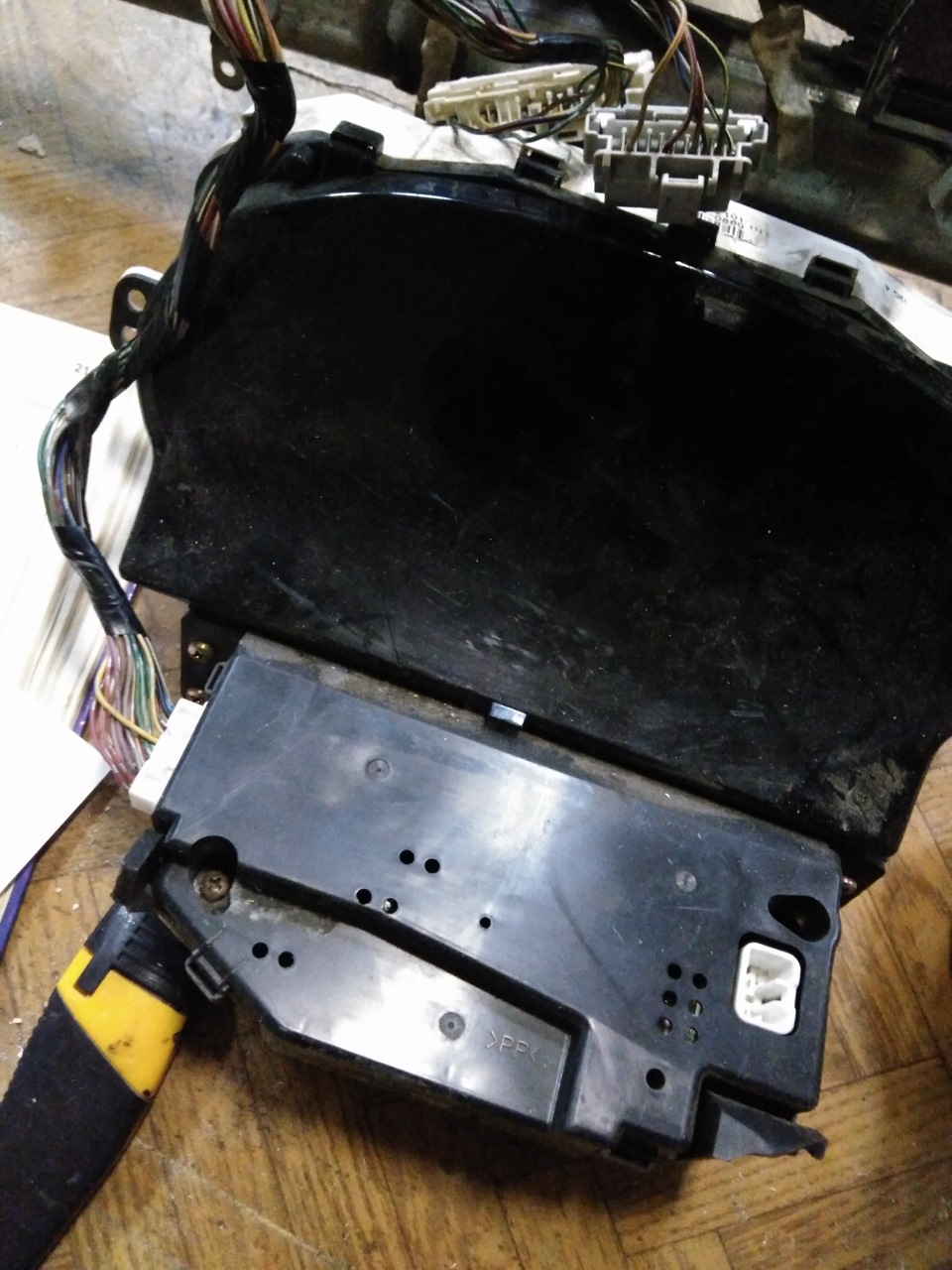

Снимаем отделку центральной консоли и комбинацию приборов.

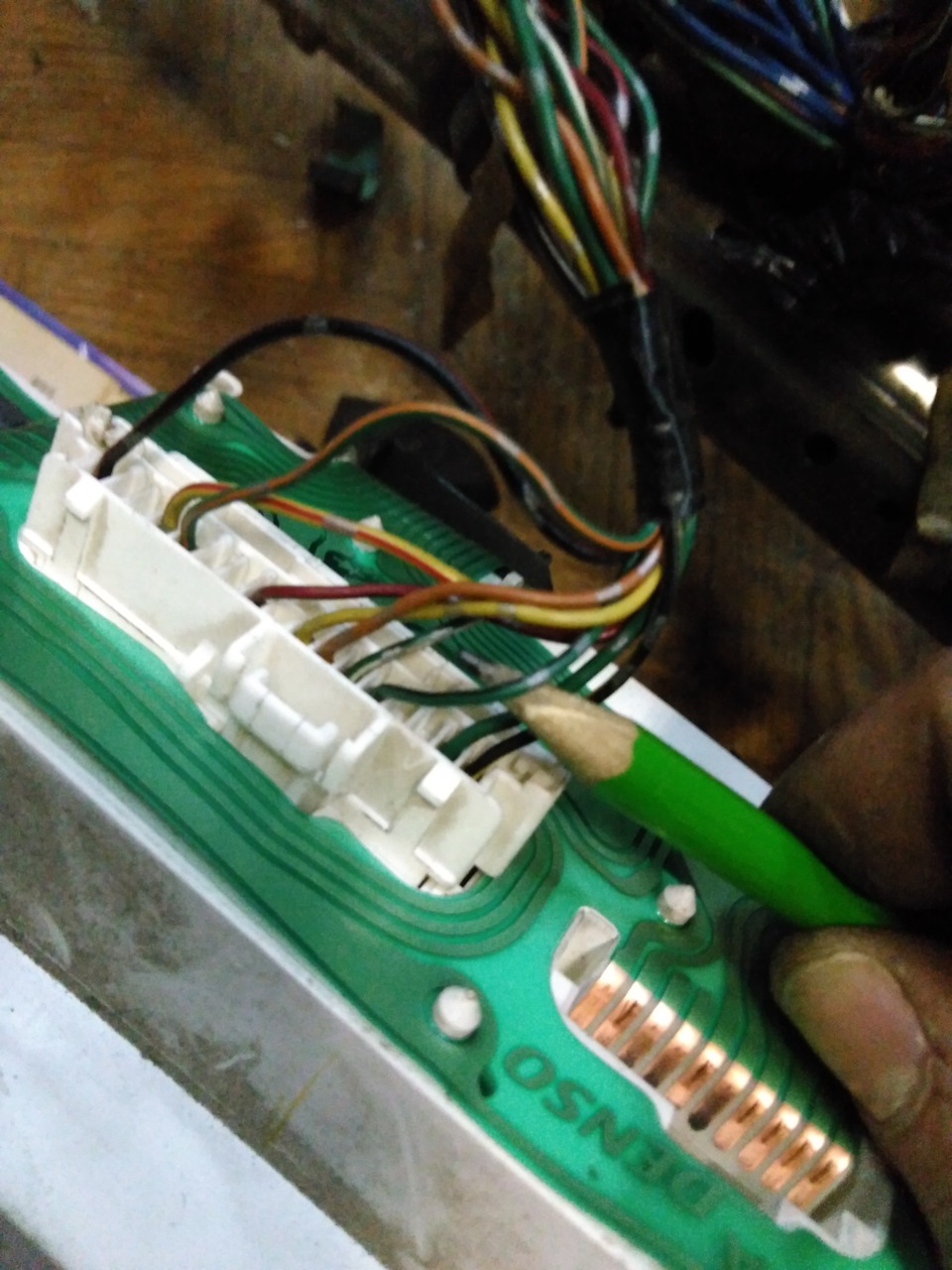

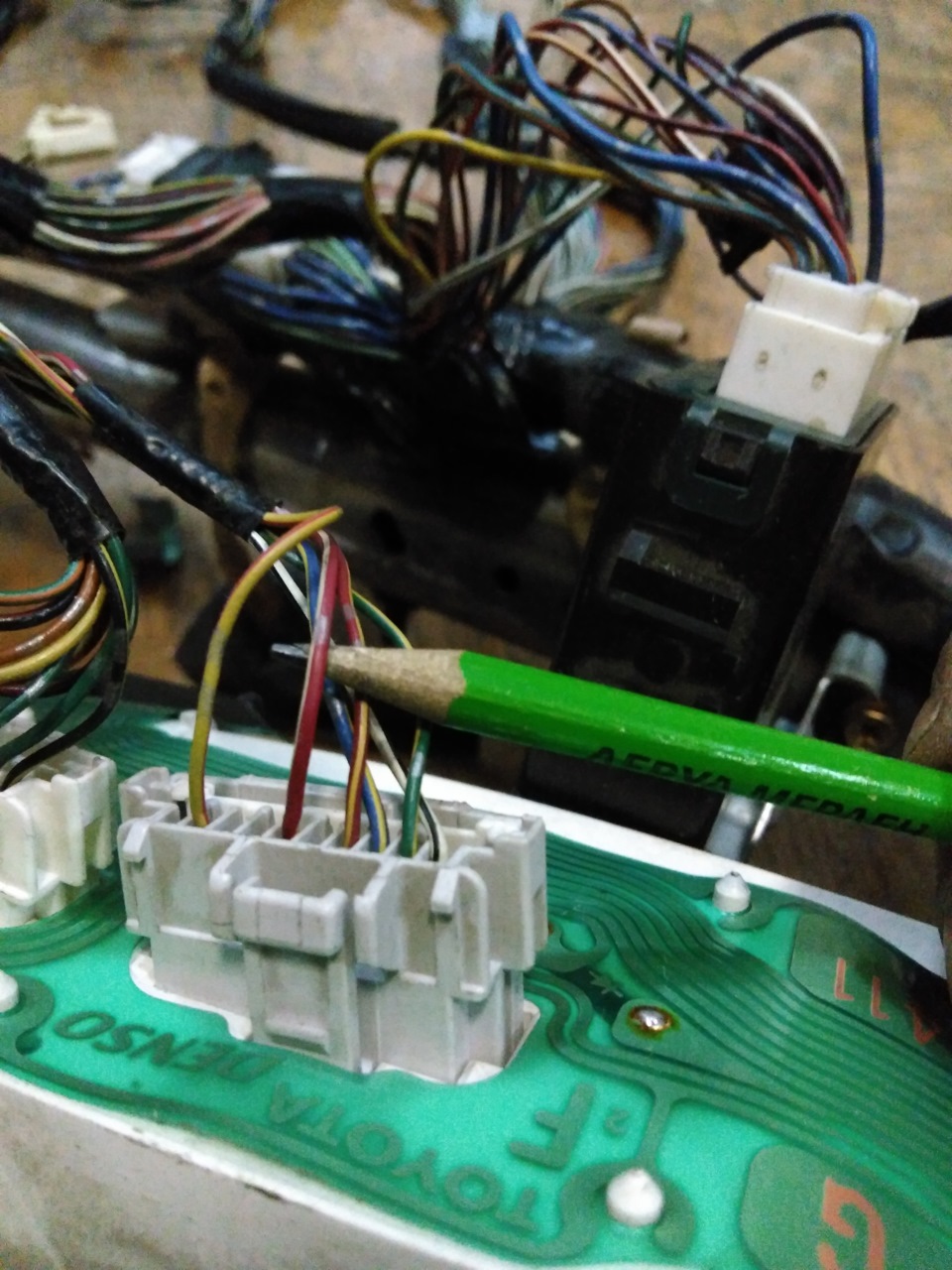

На комбинации приборов три разъёма. Длинный (сзади имеет 16 контактов) назовём его «А»

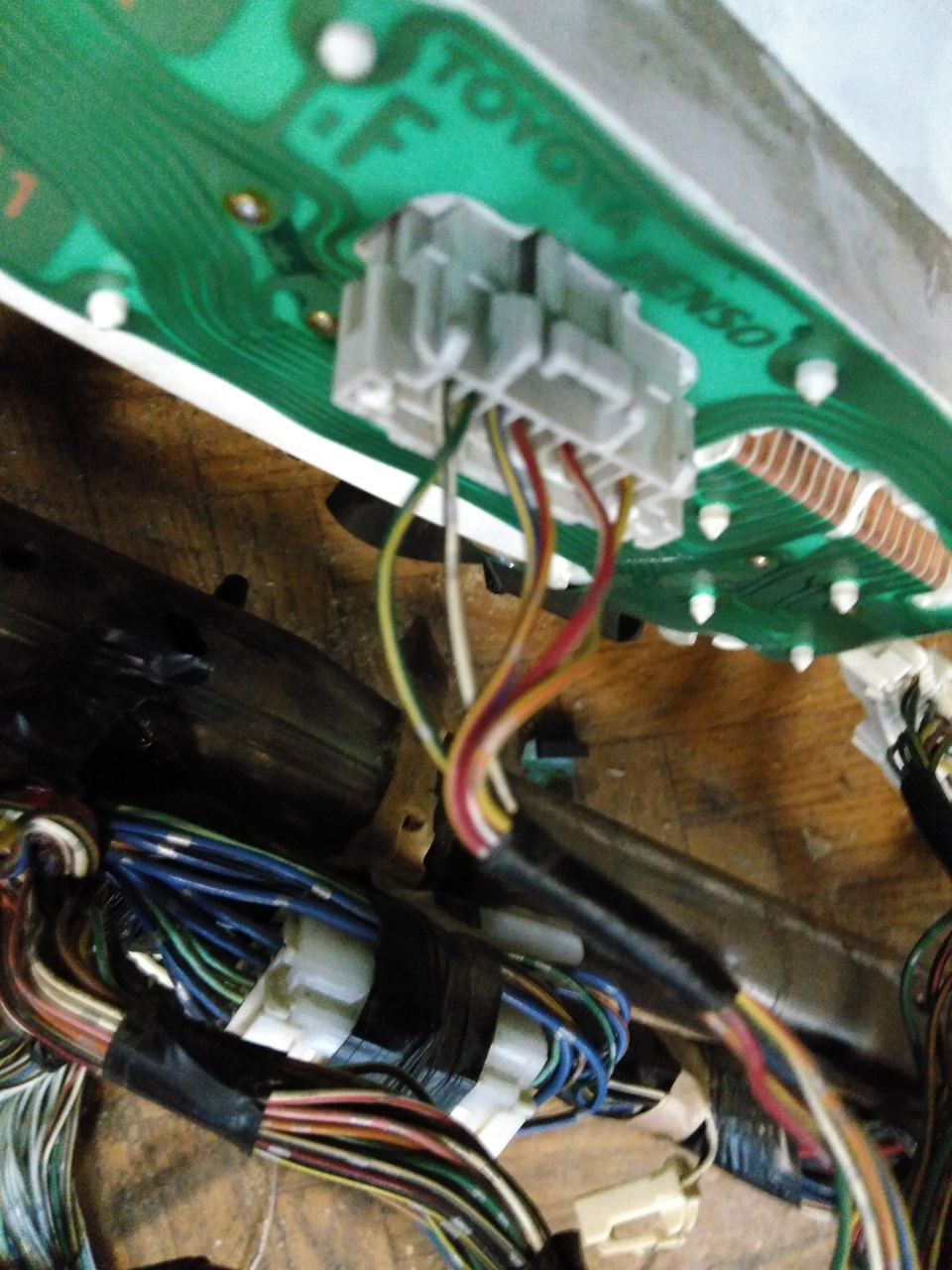

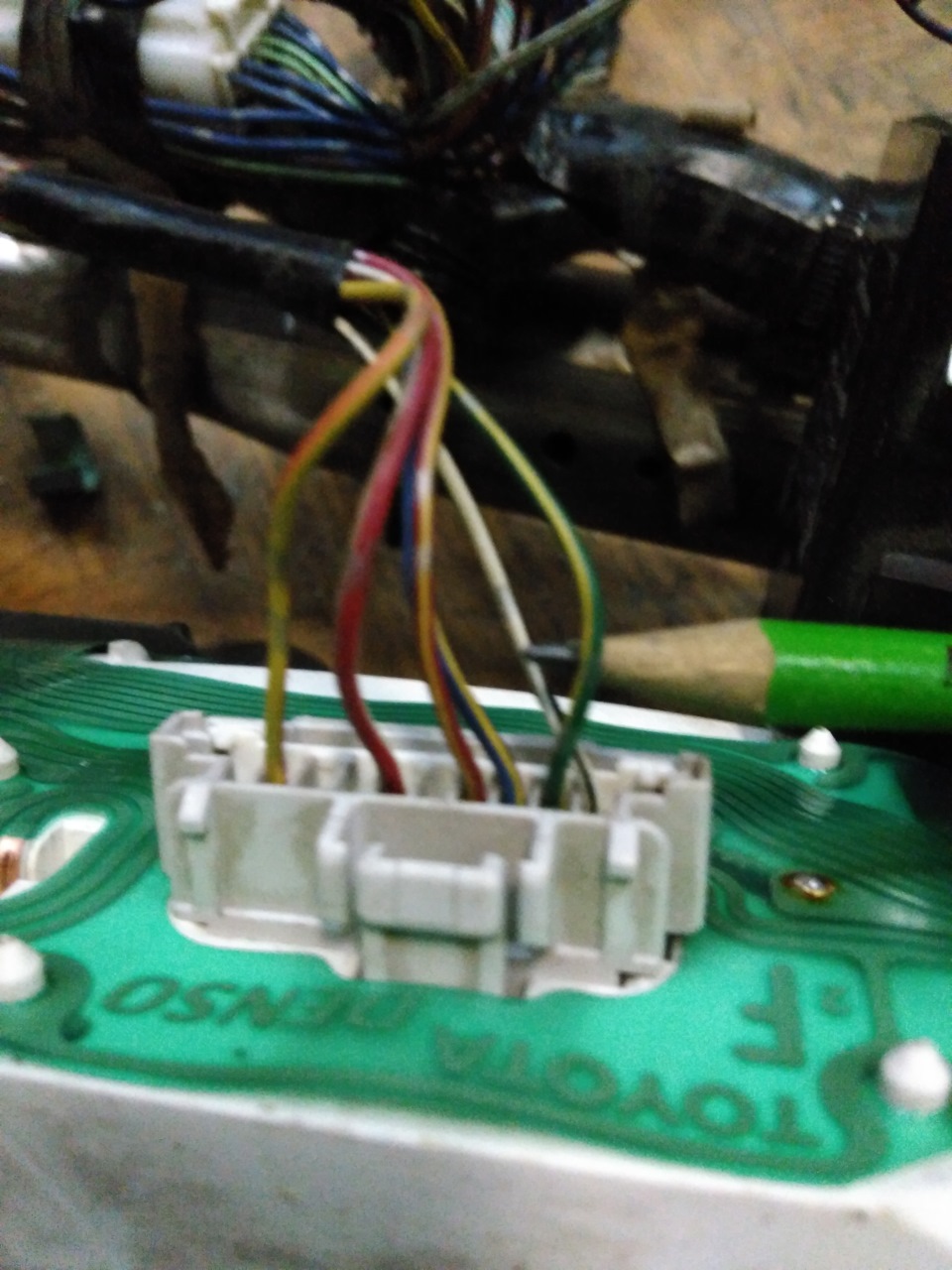

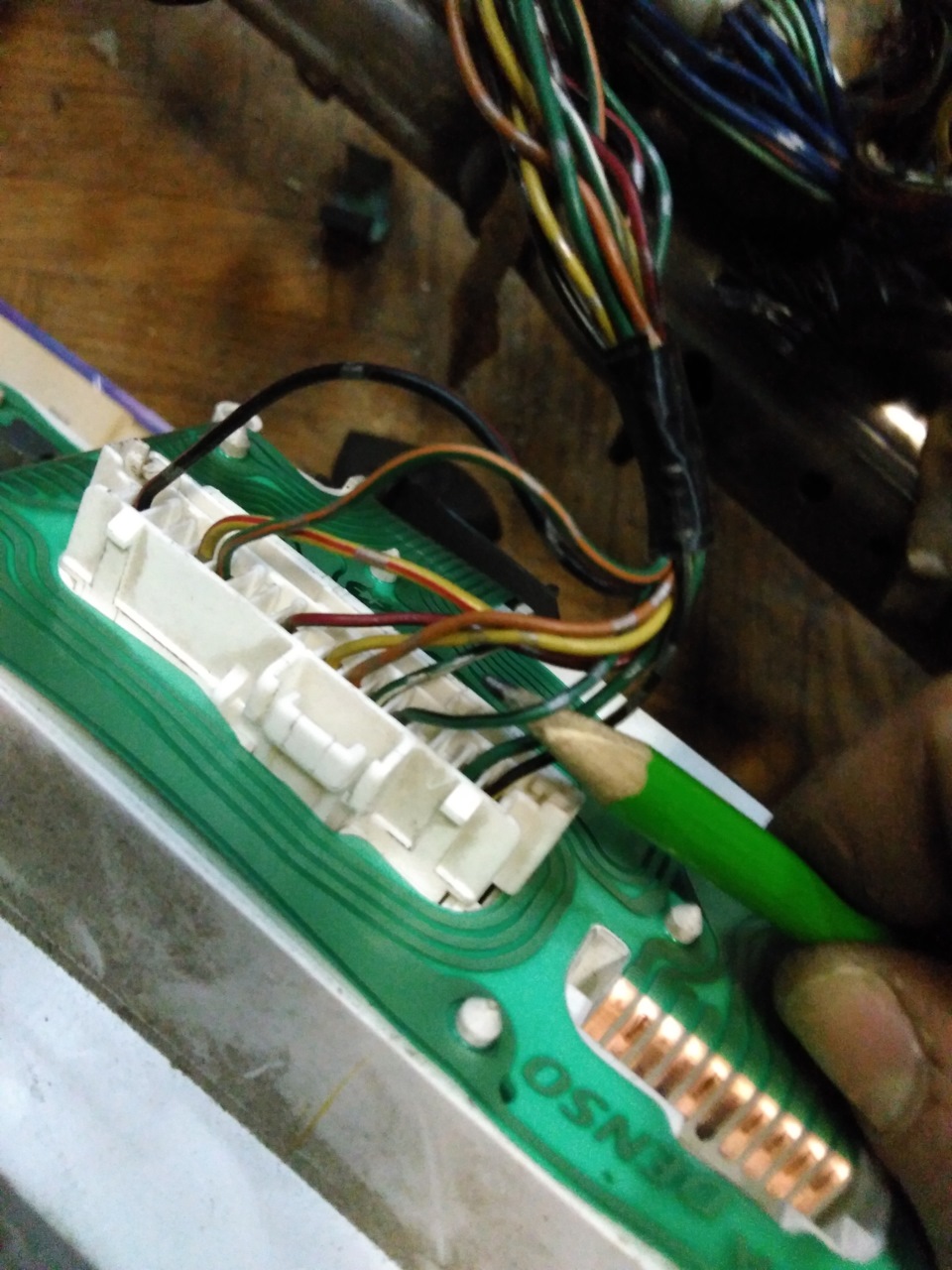

Короткий (сзади имеет 10 контактов) назовём его «В».

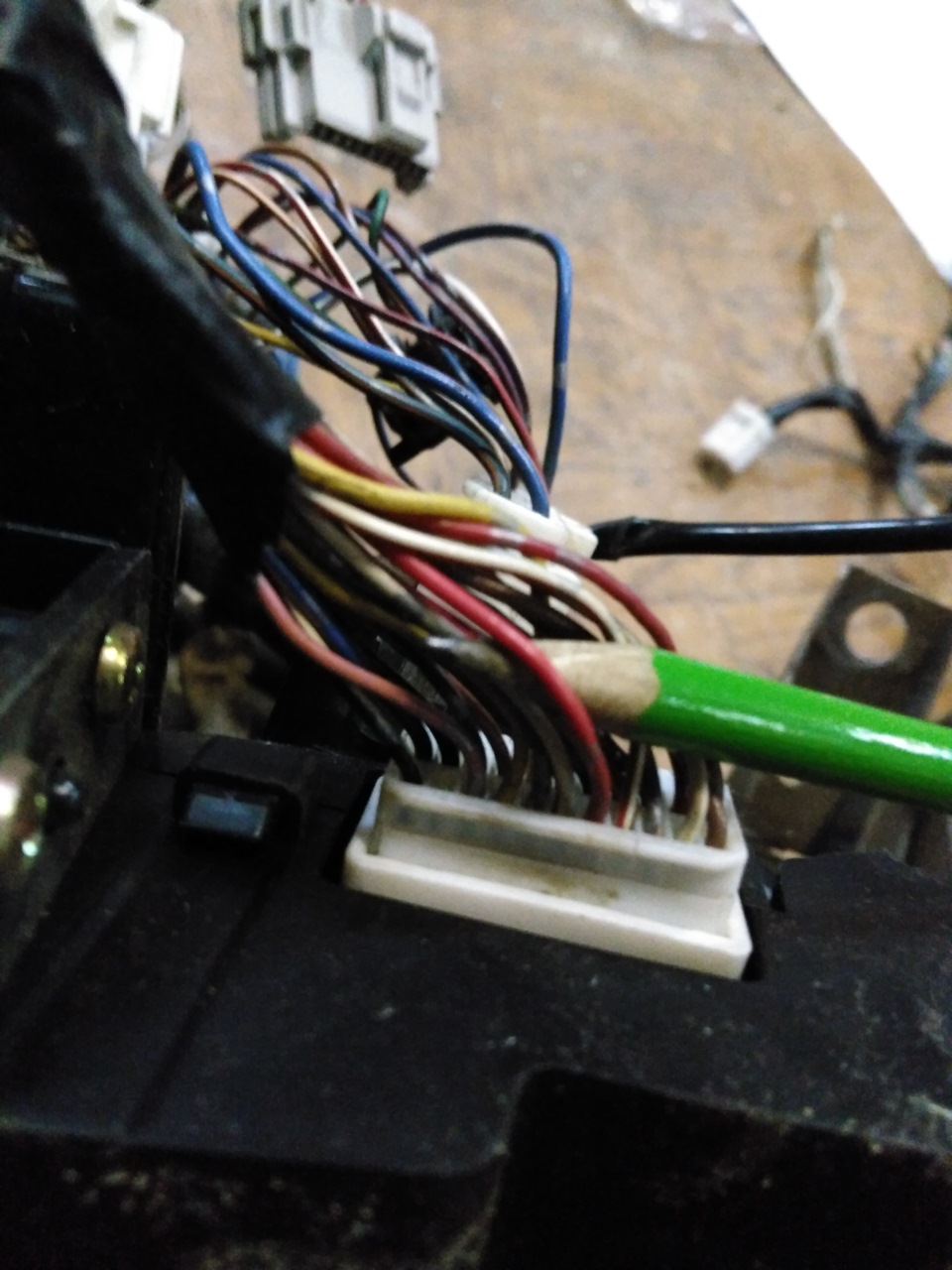

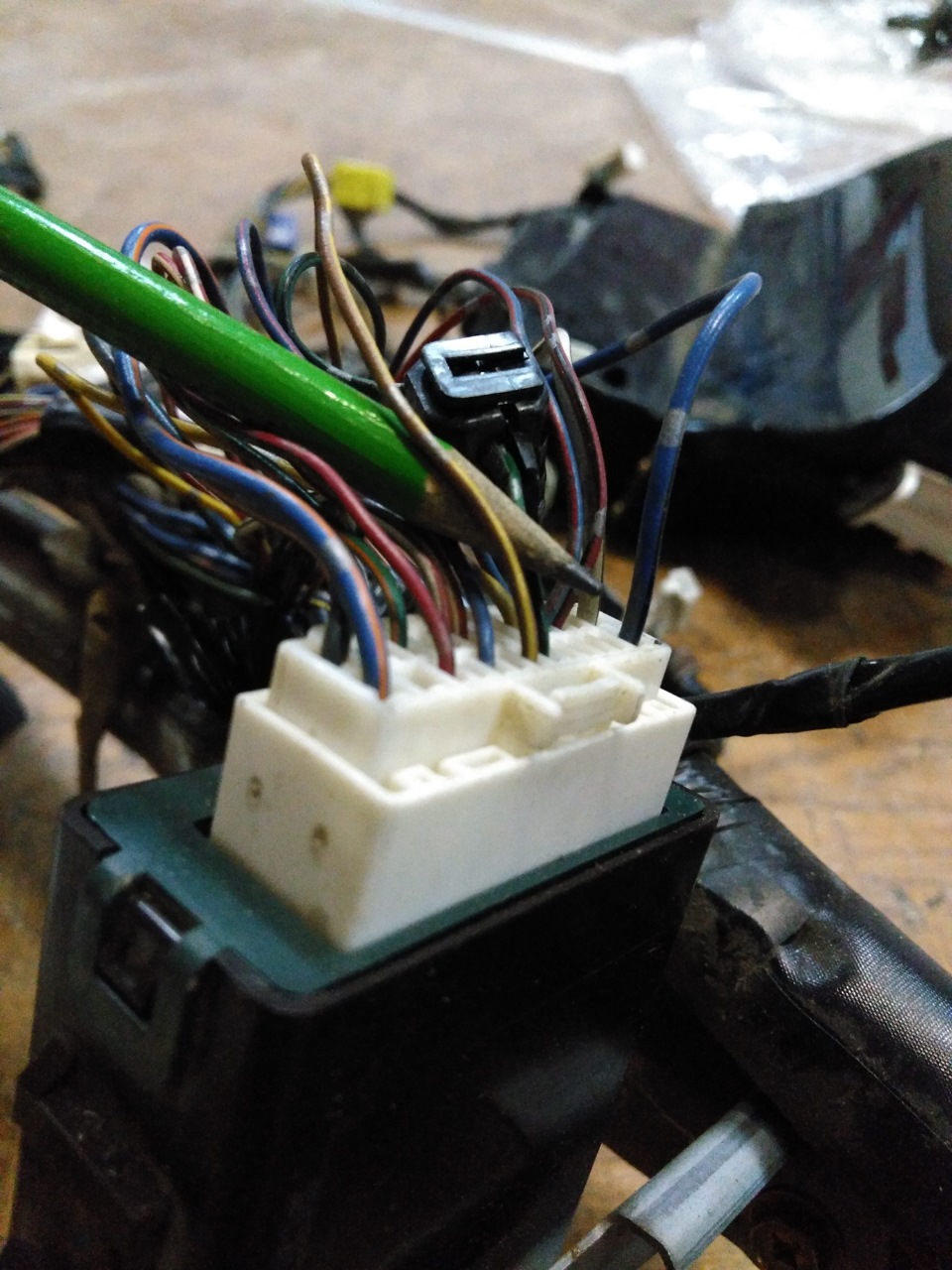

Разъём с торца панели приборов 22 контакта он же «С».

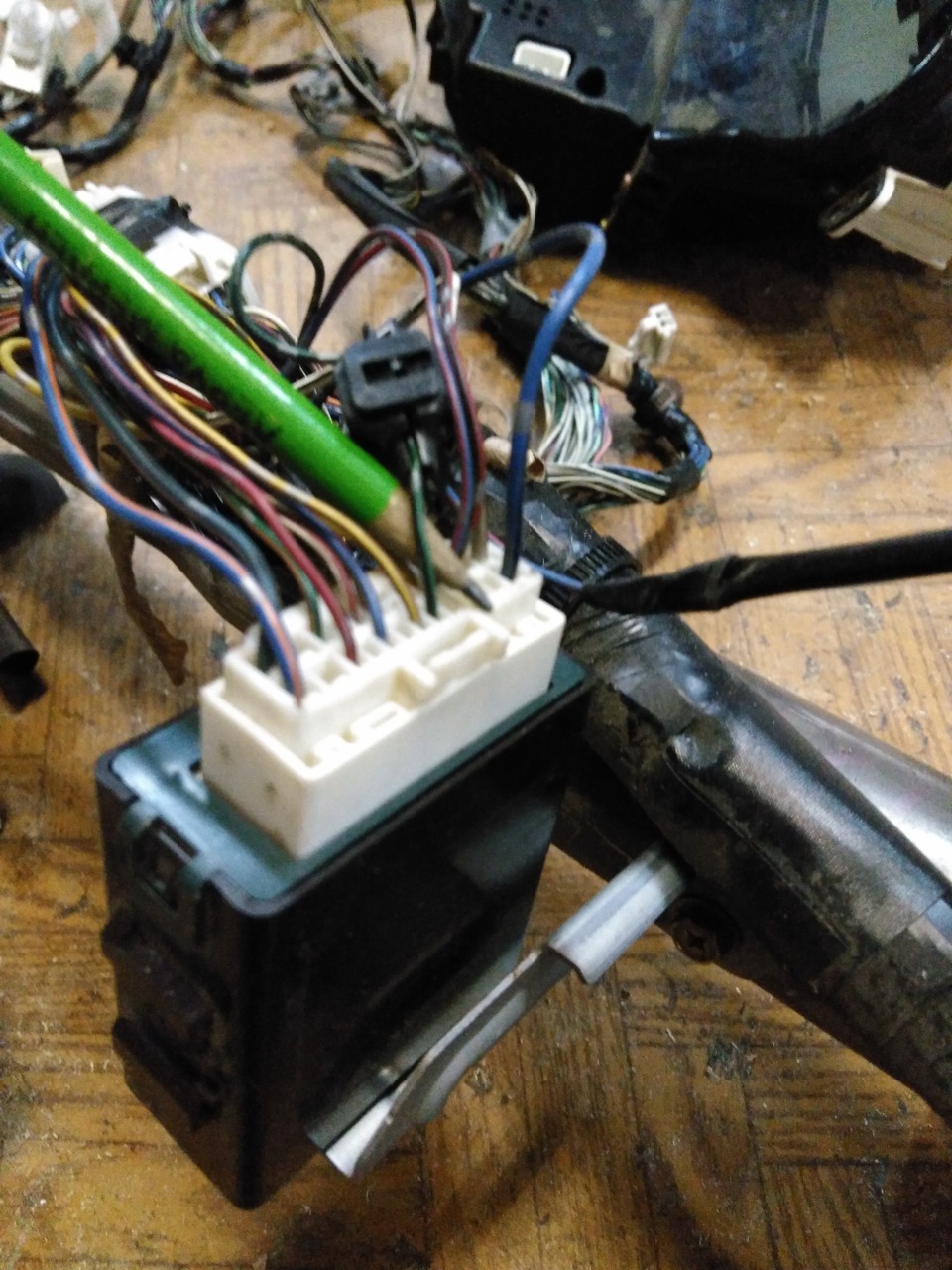

Ц.З.-центральный замок. За приборной панелью (у лево/руких с лево, у право/руких с права) находим реле управления Ц.З.

на разъёме находим зелен/чёрный (откр.)

От сиги подключаем синий(откр.) и зелёный (закр.) к выше перечисленным проводам.
Поворотники (световые сигналы).
Зелено/чёрный от сиги подключаем к разъёму «А»-5й контакт цвет: зелёно/чёрный.

Зелёно/жёлтый от сиги, подключаемые к разъёму «В»-2й контакт цвет: зелёно/жёлтый.

Концевики.
Тойота имеет два провода концевиков, один водительский, другой общий, а в 3х дверном Vitz, есть ещё концевик задней двери (в зависимости от комплектации.
Концевик водителя и общие концевики обьединяем. У этих моделей отрицательная полярность концевиков дверей. К сине/чёрному проводу от сигнализации он же (вход дверей), припаеваим два диода (идущие в комплекте сиги), анадом (сторона без серебристой полоски), катоды от наших диодов, припаеваем к проводам концевиков.
Концевик водителя торцевой разъём «С» 16й контакт цвет красный.

Концевики общие, разъём «В» 6й контакт цвет красно/белый.

Ручник (вход стояночного тормоза).
Разъём «В» 9й контакт цвет жёлто/красный.

Здесь делаем так: разрезаем этот провод, сторона идущая от разъёма, припаеваем диод со стороны анода (сторона без серебристой полоски), а к катоду (сторона где серебристая полоска), обрезаный жёлто/красный вместе с сине/красным от сиги.
Тахометр (вход контроля работы двигателя).

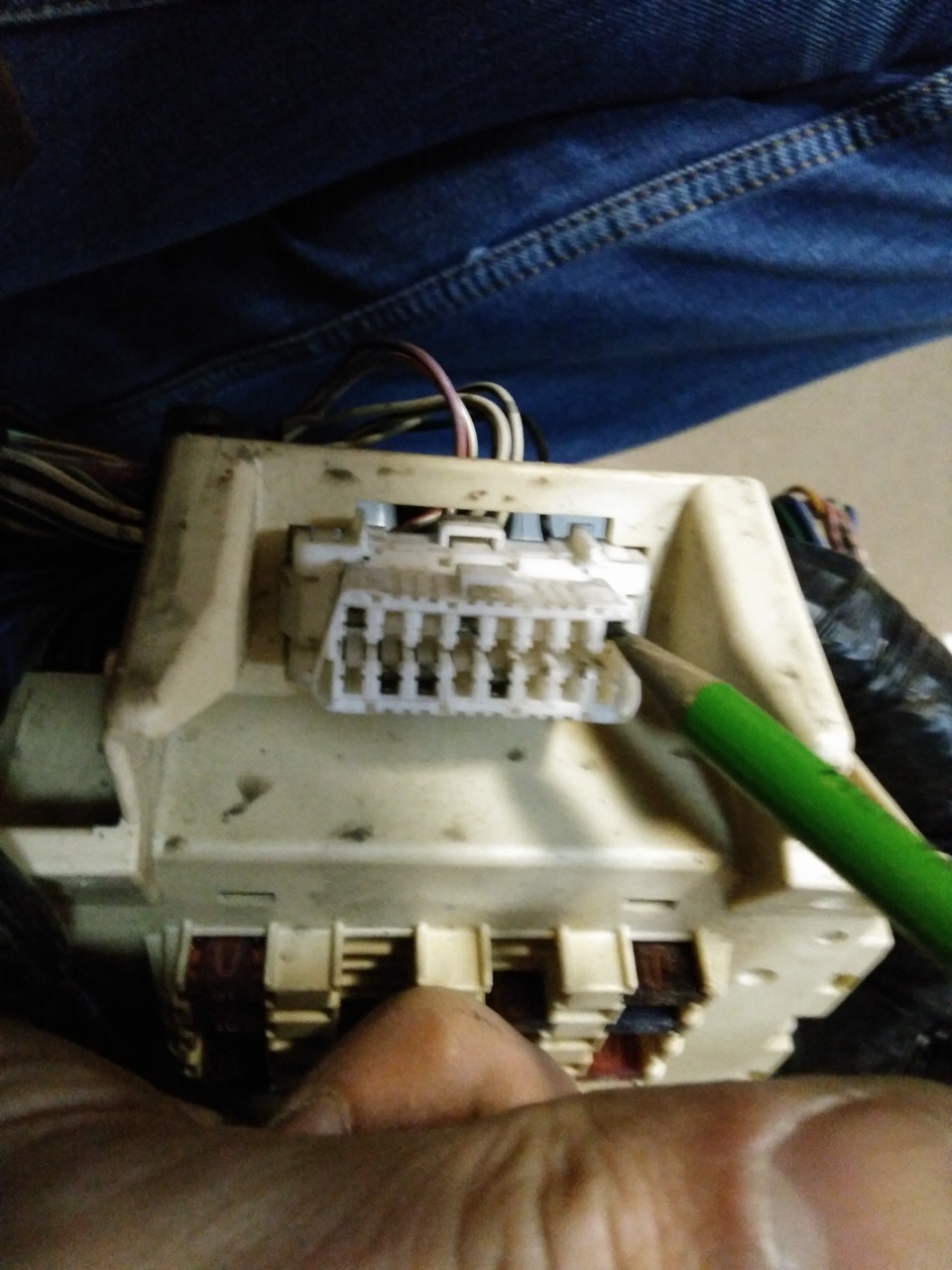

Этот провод, серо чёрный, можно подключить к диагностическому разъёму(цвет провода чёрный)

, но зачем нам тянуть туда серо/чёрный. На усилители панели приборов-это труба к котой прикреплена, проводка, находим японцами забытый разъём, чёрного цвета. В этом разъёме, находим чёрный провод

это и есть наш тахосигнал, туда то и подключаемся. Если у вас АКПП, то нужно подключить педаль тормоза, от сиги оранж/фиолетовый (вход педали тормоза). В пороге со стороны водителя, вскрываем жгут с проводкой, и находим зелёно/белый провод (он там единственный в таком цвете) к нему и цепляемся.
Обходчик ВР-03 подключаемые по инструкции, открываем коробочку, кладем ключ, можно просто чип, разрезаем петлю, красный подключаем к +12в, а чёрный к розовому от сиги (вход управления модулем обхода). Антенну следует крепить к замку зажигания, к самому верху. Петля у обходчика, большая, нужно её обтянуть вокруг, З.З, повторяю у самого верха. Изолентой заматывать не обязательно, рулевой кожух, её за фиксирует, и она не куда не денется .

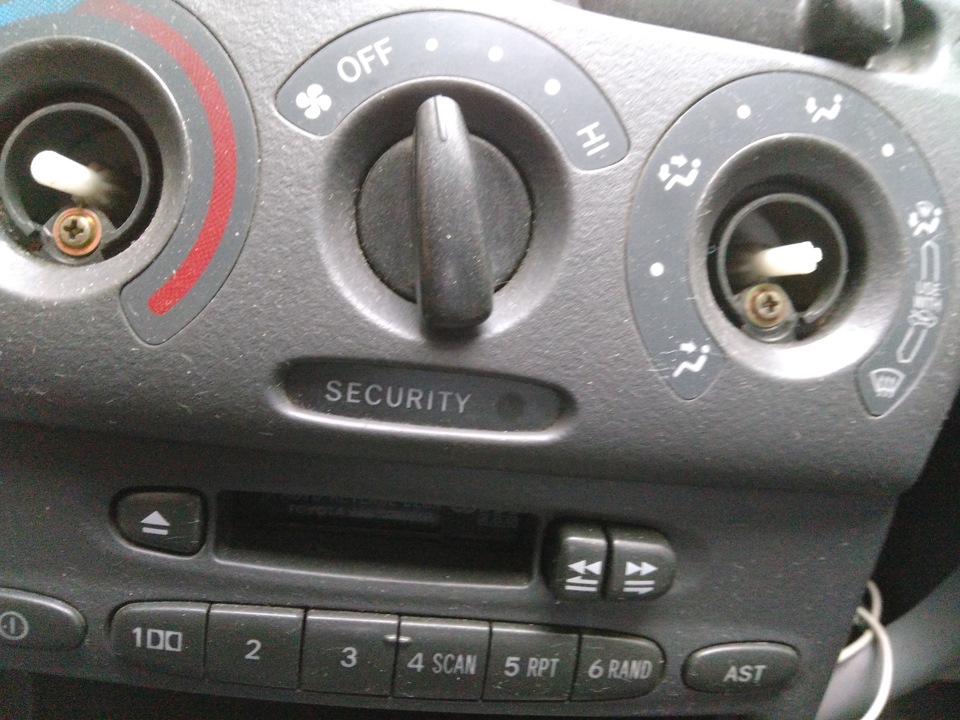

Подключаем сервисную кнопку, светодиодный индикатор (сверло 5,5 мм если не лезет немного раздраконить сверлом), модуль приёмопередатчика. И начинаем программирование функций запуска. Нужно выставить сигнал по тахосигналу. В инструкции все описано. Это нужно сделать обязательно! В остальные настройки лучше не изменять.
Жёлтый провод от сиги разъём Х4, (если не хотите делать блокировку двигателя как на рисунке), обязательно подключите к жёлтому проводу силового модуля! После всего этого подключайте сирену, концевик капота, и датчик температуры (придётся повозиться с этим так как все эти провода нужно протянуть через салон под капот)

Фото, больше не могу выложить, ограничения, а 2ю часть создовать не хочу.
На ошибки не обращайте внимание, т.к. пишу с тел.
Надеюсь кому нибудь пригодиться.
Всем спасибо за внимание…

источник

Установка сигнализации Toyota Verso

Поддержка функций автосигнализации для Toyota Verso.

СОВМЕСТИМОСТЬ С PANDORA

Клинките для отображения списка поддерживаемых Pandora — Toyota Verso опций.

СОВМЕСТИМОСТЬ С STARLINE

Клинките для отображения списка поддерживаемых StarLine — Toyota Verso опций.

БЕСКЛЮЧЕВОЙ ЗАПУСК

Toyota Verso поддерживает бесключевой автозапуск и не требует устанавливать второй ключ в обходчик Toyota

БЛОКИРОВКА ПО CAN

Поддержка функции блокировки двигателя Toyota Verso по CAN шине.

УПРАВЛЕНИЕ ШТАТНЫМ КЛЮЧОМ

Поддержка снятия и постановки Toyota Verso на охрану используя штатный ключ.

PANDORA ДЛЯ TOYOTA VERSO

2009-2012
Все
Бесключевой автозапуск
Блокировка по CAN
Поддержка CAN1
Поддержка CAN2
Поддержка LIN
Складывание зеркал
Центральный замок (Slave)
Закрытие стекол
Запуск двигателя по CAN
Открытие багажника
Управление автономным отопителем

* — детальный перечень поддерживаемых автосигнализацией PANDORA функциЙ автомобиля TOYOTA VERSO.

STARLINE ДЛЯ TOYOTA VERSO

2012-2013 2012-2019
Все Все
Бесключевой автозапуск
Блокировка по CAN
Поддержка CAN-A
Поддержка CAN-B
Поддержка 2LIN
Поддержка LIN-A
Складывание зеркал
Центральный замок (Slave)
Закрытие стекол
Иммобилайзер с валидатором
Открытие багажника
Блокировка Keyless

* — детальный перечень поддерживаемых автосигнализацией STARLINE функций автомобиля TOYOTA VERSO.
