Tucson установка сигнализации точки подключения

Установка сигнализации Hyundai Tucson с 2004 г, точки подключения Хендай Туссан

Установка сигнализации Hyundai Tucson первое поколение с 2004 года

• Автосигнализация Starline A91 с функцией автозапуска

• Модуль обхода штатного иммобилайзера BP-02

время для установки — 4 часа

1. Снимаем подторпедник Хендай Туссан, крепление на 2 самореза, 2 винта и защелки

15. Настраиваем датчик удара и программируем параметры запуска двигателя (таблица 2 Инструкции по установке)

Программируемая функция Значение функции

№ 8 (алгоритм работы синего провода 6-конт. разъема ) Вариант 2 = IGN 1
№ 9 (длительность прокрутки стартера) 3,6 сек
№ 11 (контроль работы двигателя) Тахометр

16. Проверяем работу системы. Сборка салона Hyundai Tucson производится в обратной последовательности.

17. Дополнительную блокировку можно сделать в левом пороге Hyundai Tucson

источник

Установка сигнализации на Hyundai Tucson

Точки подключения автосигнализации на Hyundai Tucson

двери — желтый/черный, 12 контакт белого разъема комбинации приборов
багажник — зеленый/черный, 1 контакт белого разъема комбинации приборов
габариты — розовый, 5 контакт белого разъема комбинации приборов
капот — штатный концевик на левом крыле
цз — блок реле (интерфейс) над педалью газа (контакты катушки реле): серый — закрыто (минус), зеленый — открыто (минус)
бензонасос — двойной разъем рядом с контроллером (левая сторона, рядом с педалью сцепления), красный провод тонкий

Подключение магнитофона на Hyundai Tucson

перед левый — белый (+) коричневый (-)
перед правый — красный (+) синий (-)
зад левый — желтый (+) черный (-)
зад правый — оранжевый (+) синий (-)
плюс — красный
минус — черный
антенна — серый/красный
асс — желтый
габариты — розовый

Точки подключения автосигнализации на Hyundai Tucson 2005 (американец)

Замок зажигания:
+ 12 Вольт — красный
АСС — розовый
Стартер — розовый
Зажигание 1 — оранжевый

Правая сторона рулевой колонки:
центральный замок запирание (-) — жёлтый/оранжевый
центральный замок отпирание (-) — зеленый

Парковочные огни (-) — голубой/черный, переключатель света

Концевики дверей (-) — красный, панель водителя

Тахометр — с провода форсунки

Стоп-сигнал — белый, выключатель у педали тормоза

Сцепление — белый, выключатель у педали сцепления

Точки подключения автосигнализации на Hyundai Tucson 2008

Замок зажигания:
+12 — красный
Зажигание 1 — оранжевый

Приборный щиток:
Поворотники 1 — желтый/красный
Поворотники 2 — синий
Концевики общие (-) — желтый/черный
Концевик багажника (-) — зеленый/черный

2 реле справа от руля:
центральный замок запирание (-) — желтый/красный
центральный замок отпирание (-) — желтый

Точки подключения автосигнализации на Hyundai Tucson 2012 (без can)

Замок зажигания:
плюс — розовый и красный
зажигание — розовый
второе зажигание — синий
асс — белый
стартер — зелёный

Повороты (задние) — розовый и белый в пороге
Повороты (зеркала и передние) — желтый и бежевый на блоке предохранителей, разъем снизу правый поменьше

Разъем на блоке предохранителей, справа самый нижний:
Двери — розовый/чёрный, серый/чёрный, зелёный/оранжевый, жёлтый/чёрный
Багажник — белый
Замки — серый/чёрный и синий/чёрный

Контроль двигателя (импульс) — с датчика распредвала средний провод

Тормоз — на лягушке зелёный

Точки подключения автосигнализации на Hyundai Tucson 2012 с использованием can

Устанавливал Starline A94 на авто, где не было иммобилайзера штатного, коробка автомат. Can программируем на автомобиль Hyundai IX35. Отменяем в кане нажатие педали тормоза (кан этого изначально не видит), стояночный тормоз, заведённый двигатель (кан изначально этого не видит), зажигание и открывание багажника. По кану управляем центральным замком, миганием габаритов. С кана берём сигнал об открытии дверей, капота и багажника.

За панелью приборов в левом разъёме берём can-H (синий) и can-L (красный), в правом разъёме берём зарядку (зелёный).

Тормоз на лягушке — зелёный.

Блокировку можно сделать, разорвав красный провод разъёма А (второй справа вверху контакт) в блоке предохранителей.

На замке зажигания:
+ — розовый посередине и красный
зажигание — розовый крайний
асс — белый
зажигание 2 — синий
стартер — зелёный

Точки подключения автосигнализации на Hyundai Tucson 2017

Нижний разъем блока предохранителей:
центральный замок – синий/красный, серый/черный
концевик багажника – белый
концевики дверей – в нижнем ряду подряд серый, желтый, оранжевый; в верхнем ряду розовый

Большой правый разъем блока предохранителей:
повороты – белый и розовый
тормоз – зеленый

источник

Электрооборудование автомобилей

Ставим сигнализацию на Hyundai Tucson 2005г. с коробкой автомат

Фотоотчёт установки сигнализации с дистанционным запуском двигателя на автомобиль Хендай Туссан 2005г.

Электрические соединения при подключении сигнализации на данный автомобиль осуществляются на жгуте замка зажигания, на разъёмах панели приборов и за левой кик – панелью. Поэтому сначала снимаем подторпедник, накладку левого переднего порога и левую кик – панель, рулевой кожух и панель приборов.

Подключение силовых цепей осуществляем на жгуте замка зажигания.

Питание сигнализации постоянные 12 вольт берём на красных проводах

Зажигание (ING1) подключаем к оранжевому проводу, АСС к жёлтому проводу

Стартер подключаем к одному из розовых проводов, который на разъёме замка зажигания расположен напротив жёлтого провода, зажигание 2 (ING2) подключаем к другому розовому проводу, расположенному на разъёме напротив оранжевого провода.

Основные сигнальные цепи подключаем на разъёмах панели приборов.

Левый поворот подключаем к жёлто-красному проводу в большом белом разъёме (пин 20)

Правый поворот подключаем к голубому проводу в чёрном разъёме (пин 2)

Если автомобиль с механической коробкой передач, то сигнал стояночного тормоза (ручник) берём на сине-чёрном проводе чёрного разъёма (пин 13)

Сигнал работы двигателя по генератору (+) берём на красно-жёлтом проводе в чёрном разъёме (пин 12)

При желании отслеживать сигнал работы ДВС по сигналу тахометра подключаемся к голубому проводу в большом белом разъёме (пин 3).

Но следует отметить, что не на всех сигнализациях удаётся корректно осуществить подключение по тахометру на данном автомобиле без проблем недокрута или перекрута стартера. Поэтому советую не мучиться, и подключаться по генератору.

Сигнал контроля коцевиков всех дверей берём на жёлто-чёрном проводе (пин 12), а багажника и стекла на зелёно-чёрном проводе (пин1) большого белого разъёма.

За левой кик – панелью производим следующие подключения:

На нижнем белом разъёме подключаемся к управлению штатного центрального замка (по минусу): серые провода – сигнал закрыть, зелёные провода – открыть.

Если автомобиль с автоматической коробкой передач, то там же подключаемся к стоп сигналу на белом проводе.

На этом же нижнем белом разъёме можно найти сигнал концевика багажника – зелёно-чёрный провод

На левом верхнем разъёме присутствует сигнал открытых дверей – жёлто-красный провод

Сигнал открытого капота можно взять на разъёме под ЭБУ в чёрной секции – зелёно чёрный провод.

Не забываем концевик капота и сигнал ручного тормоза подключать через разделительный диод.

Под капот провода прокладываем по штатной проводке за левым крылом, либо сверлим своё отверстие левее педалей, и прокладываем провода, используя резиновую манжету.

Сирену удобно установить под левой фарой.

Если установлен штатный иммобилайзер, то используем блок обхода.

Таблица точек подключения сигнализации на Hyundai Tucson 2005г. находится здесь.

источник

Hyundai Tucson CRDi › Бортжурнал › Установка сигнализации

Штатная сигнализация конечно прекрасно выполняет свои функции, но все таки хочется добавить и тут функционала.

Сегодня установили мне сигнализацию StarLine A91.

Автозапуск, обратная связь и самое главное — режим турботаймера, актуальный для турбированных машин.

Дополнительно поставил интерфейс, закрывающий открытые окна после постановки сигнализации на охрану. Очень удобная вещь, советую.

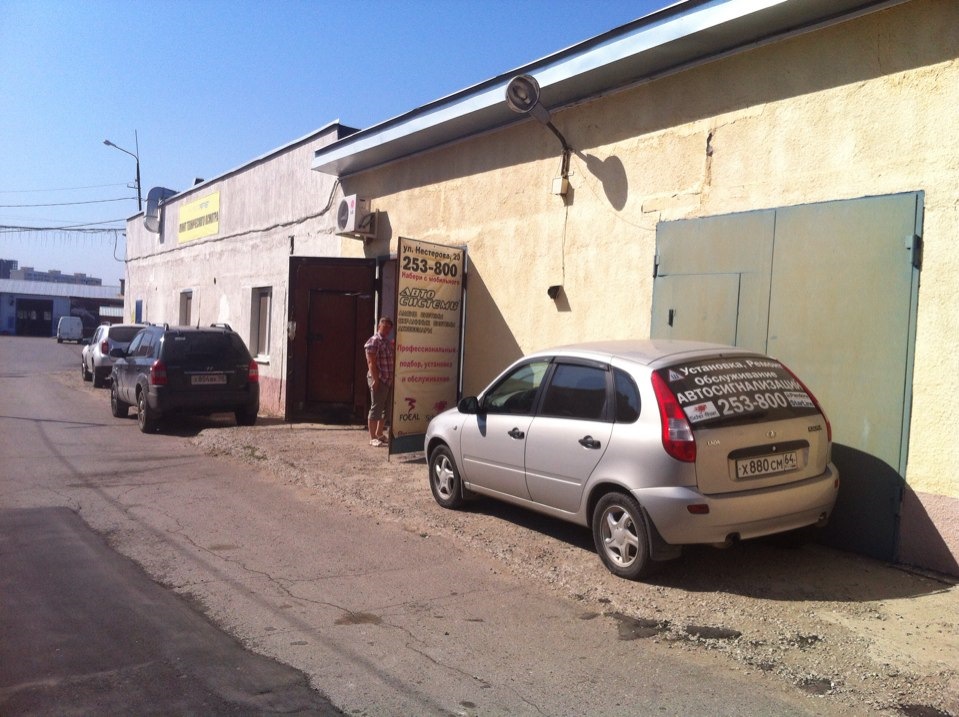

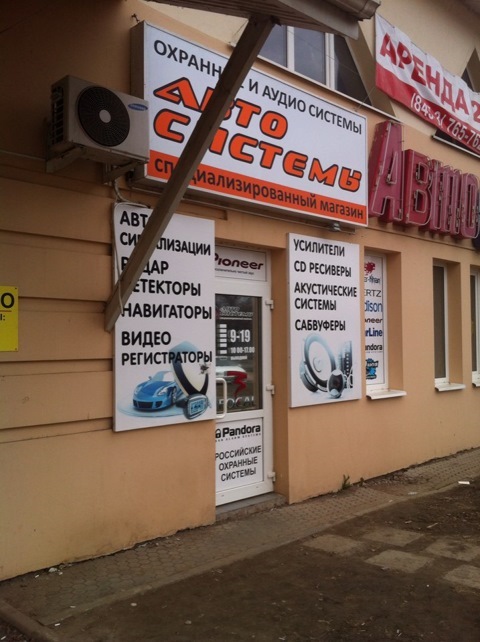

Покупал у друга в магазине:

Цена вопроса: 11 000 ₽ Пробег: 107 800 км

Hyundai Tucson 2008, двигатель дизельный 2.0 л., 112 л. с., полный привод, автоматическая коробка передач — аксессуары

Машины в продаже

Hyundai Tucson, 2007

Hyundai Tucson, 2006

Hyundai Tucson, 2007

Hyundai Tucson, 2007

Смотрите также

Комментарии 42

Автозакрывание окон это вещь. Один минус если хочешь поставить на охрану и недоконца закрывать окна они у меня всеравно закроются.

Это да, но зачем щель оставлять?

В жару летом немного оставлять что бы горячий воздух выходил хоть немного. А то когда открываешь пекло там.

Так завел по удаленке и нехай кондей машину остужает. А так летом весь салон в пылище…

Ну у меня этого удовольствия нету, автозавода. Так как некчему мне, машина в гараже начует. И только на работе на солнце парковка. Я сперва двери окна открою на пол минуты заведу с кондером он на 4скорости сразу продувает все и поехал. А если бы можно было держать окно преоткрытым можно было бы сразу ехать.

Автозакрывание окон это вещь. Один минус если хочешь поставить на охрану и недоконца закрывать окна они у меня всеравно закроются.

на самом деле если кнопочку нажать блокировка от детей, то окна не закроются все кроме водительского )))

11 рублей только за установку?

Нет конечно. Комплекс: сигналка, блок обхода иммобилайзера, интерфейс поднятия стекол, установка всего этого добра. За 11 рублей только установка — я бы сожрал жабу сырую живьем.

нормально… у нас все это добро около 20 получается, мне дешевле в Энгельс сгонять и сигналку поставить … заодно домой заеду 🙂

Я еще не самый дешевый варинт использовал. Просто у одноклассника делал (он конечно скинул денег и рассрочку дал, но если попытаться можно и дешевле найти, знаю места).

Нужная вещь, сам недавно поставил с этими же плюшками))Поздравляю!

Поздравляю! Я уже полтора года собираюсь ))) Про трудности обхода иммобилайзера мастер ничего не говорил? А то мне в одном месте лапши навешали, что только обойти штатную тыщ 5 стоит. Туда я точно больше не поеду )))

Нет трудностей. Блоки есть специальные. Я шас прикинул — около 4000р где то работа встала в общей сложности вместе с блоком обхода и монтажом сигналки и модуля доводчика стекол.

народ хватит пугать бабушкиными сказками -) Если у даже кто-то будет воровать, это будет не простой воришка что пойдет машину угонять, а опытный, продуманный план. И если нацелится угнать — угонит, какая разница какая сигналка.Взломает определит по ходу прям, пугаете тем чего нет =)

Ну туи реально есть случаи когда машину с Драйва изучали по бж а потом угоняли. Но я читал о подготовленных авто, с кучей допов которые можно снять и нормально продать. Либо машина под заказ. Не думаю что в здравом уме кто то захочет заказать себе дизельный Туксон у которого еще куча нерешенных технических проблем есть. А покататься — так ее и без наводки могут угнать. У моего соседа вон шестерку пьяный угнал, до дома хотел доехать )

источник

Сайт установщиков

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Красный (+), NOTE #2	Замок зажигания, (Белый, 6-контактный разъем), PIN 1
Зажигание	Зеленый (+), NOTE #3	Замок зажигания, (Белый, 6-контактный разъем), PIN 3
Зажигание 2	Белый (+)иСиний (+), (PUSH-START BUTTON)
Зажигание 1	Розовый (+), NOTE #4	Замок зажигания, (Белый, 6-контактный разъем), PIN 4
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	Синий (+), NOTE #5	Замок зажигания, (Белый, 6-контактный разъем), PIN 2
АСС 2	Белый (+), NOTE #6	Замок зажигания, (Белый, 6-контактный разъем), PIN 6
Наличие ключа	Н/Д
Габаритные огни ( — )	Желтый (-)	Переключатель света фар, (Белый, 13-контактный разъем), PIN 1
Габаритные огни ( + )	Зеленый(+)(Left)иЖелтый(+)(Right) use both!	DASH Блок предохранителей, (Белый, 40-контактный разъем(D), PINS 2и1
ЦЗ Закрытие	Синий/Черный (TYPE B)	DASH Блок предохранителей, (Белый, 40-контактный разъем(D), PIN 37
ЦЗ Открытие	Серый/Черный (TYPE B), NOTE #7	DASH Блок предохранителей, (Белый, 40-контактный разъем(D), PIN 36
LOCK MOTOR WIRE	Оранжевый (5-Wire Type)	DASH Блок предохранителей, (Белый, 20-контактный разъем(E), PIN 9
Двери	Зеленый/Оранжевый (-)	DASH Блок предохранителей, (Белый, 40-контактный разъем(D), PIN 24
Вежливая подсветка	Коричневый (-)	DRIVERS FRONT A Pillar, (Белый, 22-контактный разъем), PIN 1
Открытие багажника	Желтый/Черный (-), NOTE #8	DASH Блок предохранителей, (Белый, 40-контактный разъем(D), PIN 35
Раздвижная дверь	Н/Д
Сигнал	Серый (-)	Водительская кик панель, (Белый, 24-контактный разъем), PIN 20
Тахометр	Зеленый, Синий, СерыйилиКоричневый (AC)	Форсунки
WAIT TO START LIGHT	Н/Д
Тормоз	Зеленый (+)	Педаль тормозаилиВодительская кик панель, (Белый, 24-контактный разъем), PIN 6
Отключение штатной сигнализации	Розовый (-)иСерый (-), use both, Requires Double Pulse, NOTE #9	DASH Блок предохранителей, (Белый, 40-контактный разъем(D), PINS 28и31
ANTI-THEFT	HYUNDAI’S TRANSPONDER ANTI-THEFT SYSTEM,	Замок зажигания TUMBLER

NOTES

NOTE #1: This vehicle May Be Equipped with HYUNDAI’S TRANSPONDER ANTI-THEFT SYSTEM, check the OWNERS MANUAL for this vehcileилиcontact your HYUNDAI Dealer to see if the vehicle has a Special programmed Зажигание Key, if it does, then for REMOTE STARTING you will need the 791 BYPASS Moduleиan Extra Зажигание key. To Order the 791 go to the SECURITY BYPASS MODULE Page on this website. NOTE #2: on Vehicles with SMART KEY, this wire is in the Водительская кикпанель, (Синий, 15-PIN NOTE #3: on Vehicles with SMART KEY, this wire is Красный (+) at the DASH Блок предохранителей, (REAR Белый, 16-контактный разъем(J), PIN 12 NOTE #4: on Vehicles with SMART KEY, this wire is at the DASH Блок предохранителей, (REAR Белый, 18-контактный разъем(H), PIN 14 NOTE #5: on Vehicles with SMART KEY, this wire is at the DASH Блок предохранителей, (REAR Белый, 16-контактный разъем(J), PIN 13 NOTE #6: on Vehicles with SMART KEY, this wire is at the DASH Блок предохранителей, (REAR Белый, 16-контактный разъем(J), PIN 11 NOTE #7: to UNLOCK just the Водительская дверь use the Желтый/Черный (-) at the DASH FUSE BOX, (REAR, Белый, 28-контактный разъем(F), PIN 8. NOTE #8: TEST this wire while Opening the Liftgate from the Handle on the REAR of the Vehicle источник Оцените статью Добавить комментарий Отменить ответ Имя * Email * Комментарий Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Вам также может понравиться Как разблокировать брелок старлайн а93 сигнализации с автозапуском Фирма Старлайн имеет много довольных клиентов, которые 013 Cколько стоит установить сигнализацию на машину с автозапуском Автозапуск является удобной функцией для любого водителя. 013 Как отключить автоматическое запирание дверей на сигнализации starline Каждая сигнализация имеет свой уникальный функционал 013 Из-за сигнализации не заводится машина что делать Порой сигнализация может дать сбой в виде блокировки 015 Правообладателям Политика конфиденциальности Adblock detector
