Установка сигнализации с автозапуском фф2

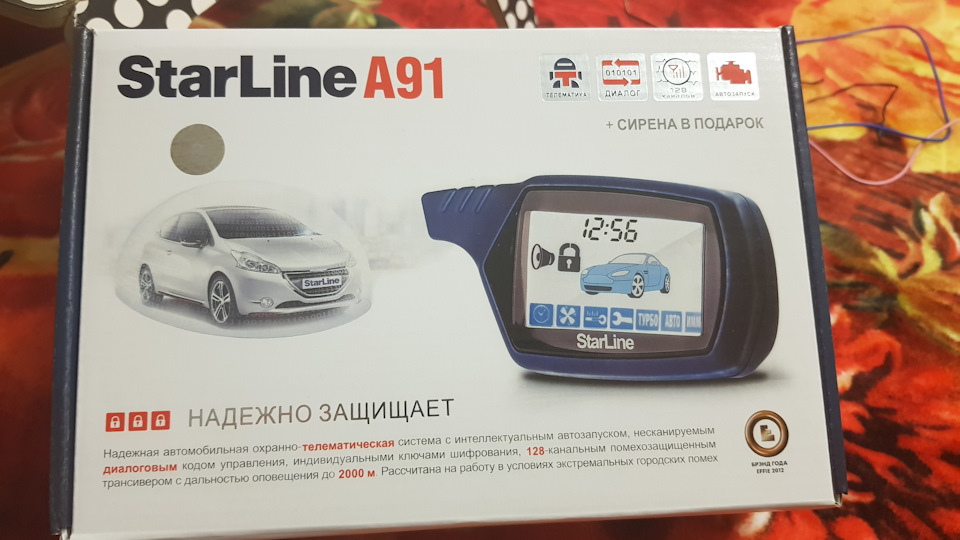

Ford Focus Sedan ФЁДОР › Бортжурнал › Самостоятельная установка StarLine a91

Осень настала, холодно стало, чья то корова забор…мммда. Короче говоря, напрягает меня эта унылая пора, очей очарованье… блин чет меня опять понесло. Итак, валялась у меня сигналка – StarLine a91 (снята с производства) с автозапуском, которую я решил внедрить в Федю.

Разложив как то вечером на диване комплектующие, понял что без бутылки здесь не обойтись. Взял две, но пива. Посидели с дядей Яндексом, покумекали про жизнь и установку сигналки. Про себя думаю «Пффф, да тут любой пятиклассник справится».

В дальнейшем при установке сигнализации я понял, что я ошибался. Так же дядя Яндекс посоветовал мне к диодам которые шли в комплекте с сигналкой припаять провода для дальнейшего их подключения к концевикам дверей, чем я и занялся.

Далее присоединил проводку к блоку сигнализации, отрезал ненужные провода, замотал блок и оставшиеся провода изолентой. Бросил всю эту получившуюся мотню обратно в коробку и со словами «И так сойдет» отложил коробку до выходных и пошел спать.

В субботу залез в тачку, снял бардачок, панель приборов, подрулевой кожух и центральные воздуховоды для удобства прокладывания токопроводящей магистрали в виде силовых проводов к замку зажигания. Прикинул куда воткнуть блок сигнализации, длину проводов, снял обшивку передней правой стойки, протянул туда провода модуля приемо-передатчика и светодиодного индикатора. Сам модуль на двухсторонний скотч прикрепил на лобовое стекло около зеркала заднего вида, светодиодный индикатор не стал врезать в обшивку стойки, оставил валяться на передней панели, обшивку стойки воткнул на место. Датчик удара на тот же скотч приклеил где-то в районе переднего правого крыла и подключил его. Дальше началось самое интересное – подключение к проводке Федора. Как оказалось практически все что мне рекомендовал дядя Яндекс оказалось полной лажей, за исключением подключения первого разъёма силовых проводов от сигнализации к замку зажигания, но их распиновку я и так уже знал когда устанавливал китайскую кнопку старт-стоп, к ним я подключился без проблем, а вот подключение к центральному замку, ручнику, концевикам дверей, багажника и капота пришлось подключаться только после того как все прозвонил тестером, так как постоянно подключался неправильно.

источник

Фотоотчёт по установке автосигнализации на автомобиль Ford Focus II

Установка компонентов автосигнализации

Сид-индикатор устанавливаем в правую стойку

Антенна на лобовое стекло

Блок сигнализации убираем под приборную панель. Сирена и концевик под капотом.

Датчик удара крепим над бардачком

Подключение цепей

Все подключения осуществляются на блоке ВСМ (под бардачком).

Питание +12 — большой зелёный разъём, красный провод

Зажигание (+) — большой голубой разъём, салатовый/жёлтый провод

Стартер (+) — горизонтальный жгут за бардачком, серый/чёрный провод

Поворотники (+) — большой зелёный разъём, синий и синий/оранжевый провода

Концевики дверей (+) — маленький оранжевый разъём: черный/желтый, черный/оранжевый, черный/синий, черный/зеленый

Концевики подключать через диоды. Обратить внимание: провода черный/оранжевый и черный/зеленый по две штуки, определить нужные.

Концевик багажника (+) — маленький оранжевый разъем, черный/красный

Центральный замок (-) — управление ц.з подключаем в маленьком оранжевом разъеме — черный/оранжевый и черный/зеленый

Переход из салона в моторный отсек

После всех подключений проверяем работу автосигнализации, центрального замка, всех концевиков и настраиваем датчик удара.

источник

Точки подключения сигнализации с автозапуском на Ford Focus 2

Функцию защиты автомобиля от угона в большинстве случаев выполняет охранная система сигнализации. Приобрести и установить ее можно в специализированном центре. Но возможно произвести установку и своими руками, используя технологическую карту монтажа и зная точки подключения сигнализации Форд Фокус 2.

Точки подключения

При установке охранной системы автомобильной сигнализации на Фокус 2 необходимо знать места подключения. Систему автосигнализации подключать необходимо в следующие электрические цепи:

  1. Замок зажигания — 12 В — красный провод.
  2. Зажигание — зеленый/желтый на замке зажигания.
  3. Стартер — серый/оранжевый на замке зажигания.
  4. Габаритные огни — коричневый/синий на выключателе.
  5. Свет фар (ближний) — зеленый/красный на выключателе.
  6. Датчики открывания дверей (концевики) — левая передняя дверь — черный/синий; синий — в разъеме блока; черный — за вещевым ящиком; другие три двери — черный/желтый (там же).
  7. Датчик открывания багажника (концевик) — черный/синий — верхний правый разъем на левой боковине.
  8. Бензонасос — зеленый/оранжевый на правой боковине (кнопка аварийного отключения).
  9. Центральный замок — отключение управления.
  10. Закрывание — черный/оранжевый.
  11. Открывание — черный/ зеленый.
  12. За вещевым ящиком в зеленом разъеме блока — черный.
  13. Стеклоподъемники — «Комфорт» — белый провод за вещевым ящиком в зеленом разъеме блока.
  14. Черный, на нем появляется 1 импульс при открывании и 2 импульса «Комфорт».
Читайте также:  Установка сигнализации pandora на nissan qashqai

Для того чтобы повысить уровень комфорта автомобиля, производят рестайлинг, тем самым добавляя полезные функции. Такую возможность дает и сигнализация с автозапуском, что позволит дистанционно производить прогрев двигателя в холодное время года.

Разборка салона

Прежде чем начать установку основных элементов системы сигнализации, подготавливают место для них, производя следующие работы:

  1. Снимают нижнюю обивку панели приборов, демонтируя вначале левую накладку.
  2. Затем снимают деталь, предварительно выкрутив крепление.
  3. Снимают заглушку со слота замка зажигания и разбирают обшивку вала руля.
  4. Снимают правую накладку панели приборов.
  5. Выкручивают винты крепления верхней полки вещевого ящика и снимают нижнюю крышку блока контроля модуля (ВСМ).
  6. Потом откручивают крепление вещевого ящика и снимают его, получая полный доступ к блоку контроля модуля.

Пошаговый процесс подключения

Размещают все основные элементы автомобильной сигнализации на заранее подготовленные места и закрепляют. Установку основных элементов проводят следующим образом:

  1. Крепят на лобовое стекло антенный блок со встроенным сейсмодатчиком, светодиодный индикатор устанавливают на правую стойку.
  2. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз место, но оно должно быть легкодоступным для водителя.
  3. Колоколом вниз крепят аварийную сирену под капотом автомобиля, там же закрепляют температурный датчик на самом двигателе или навесном оборудовании.
  4. За вещевым ящиком устанавливают БУ сигнализацией.
  5. Подключают все элементы охранной системы, руководствуясь схемой подключения.
  6. Штатный иммобилайзер обходят, установив на замок зажигания рамку модуля обхода.
  7. После подключения всех элементов системы производят настройку их работы.
  8. Проверяют работу автосигнализации после настройки сейсмодатчика.
  9. Затем после окончания проверки производят сборку салона в обратном порядке.

Кто устанавливал своими руками автосигнализацию, может оценить ее достоинства, надежность в защите транспортного средства и других функций, повышающих комфорт.

Правила монтажа

Чтобы установить сигнализацию на Форд Фокус 2, необходимо приобрести нужный комплект системы автосигнализации, изучить инструкцию и после этого приступить к процессу монтажа своими руками. Подготовив необходимый инструмент и материалы, последовательно выполняют рекомендации данные инструкцией.

При монтаже охранной системы используют только мультиметр, никаких самодельных приспособлений применять не рекомендуется. Не стоит отключать АКБ (при наличии подушек безопасности, кодированных систем мультимедиа и пр., электроника может показать ошибку, т.е. сбой в системе).

Затем надо определиться с местом установки элементов сигнализации. Снимают предохранитель цепи, отвечающий за освещение салона автомобиля, что исключает возможный разряд АКБ при монтаже элементов системы.

Обязательно нужно производить установку системы при открытых дверных окнах, т.к. возможны случаи непроизвольной блокировки замков дверей, при которых можно оказаться запертым в салоне автомобиля во время установки.

Устанавливают сервисную кнопку «Valet» в место, скрытое от посторонних глаз, но удобное для водителя. Места планируемых установок элементов системы должны исключать попадание воды и других жидкостей.
При монтаже разъемы сигнализации должны быть направлены вниз или в сторону провисания подводящего жгута проводов.

В местах автомобиля, наиболее подверженных температурным воздействиям, оборудование сигнализации не рекомендуют устанавливать. Основное оборудование системы и соединительная проводка не должны находиться вблизи динамичных деталей автомобиля.

Читайте также:  Основание для установки противопожарной сигнализации

Устанавливаемые соединительные провода защищают изоляционной лентой или гофротрубкой. Разводку проводов БУ сигнализации производят в месте, где расположена основная проводка автомобиля. Соединительные провода в динамичных местах автомобиля должны быть в защитных оболочках.

Обратите внимание на возможные пережимы проводки при прокладке через острые части деталей кузова. При соединении проводки не рекомендуется менять сечение провода.

источник

Установка сигнализации своими силами.

Записался я как-то на Focus и через 5 месяцев потерял работу. Найти что-то стоящее не удалось, и из-за непостоянства доходов пришлось пользоваться услугами сервисменов по минимуму. То есть обойтись без них. Забрал я машину, ничего
дополнительного не заказывая. У нас в семье уже год есть Focus 1.6 Comfort 5D ABS, теперь еще Ambient 3D ABS. Так вот хочу
поделиться, как ставить сигнализацию самому. Защиты и замки на руль дело совсем плевое. Схемы на Focus2 пока нет, но есть на
Focus1. Надо сказать цвета проводов совпадают.

И так. Нужна сигнализация как минимум с одним входом для
положительных концевиков. Благо большинство его имеют.

Устанавливал я обе сигнализации в правую боковину щитка
приборов, под легкоснимаемую панель. Место для присоединения
массы под накладкой правого порога. Немного его потянуть, по
наитию и все отвалиться. Аккуратно с пистонами, они не как в
дверях. Хрупковатые. Также снимаем перчаточный ящик, отвернув 7
винтов. Все как на ладони. Мне для прозвонки и понимания
пришлось снять обивку дверей, за одно присоединив к ним 16см
динамики. С этим описанием этого делать не нужно.
Под перчаточным ящиком GEM модуль. Ну, понятно для экономии
одно устройство куда проще. У него несколько разъемов. Снизу
слева два маленьких зеленый и оранжевый.
В зеленом «Чер/Желт» провод идет от замка капота. Это
отрицательный триггер. Я вообще его присоединять не стал, так
как в замке есть разъем пустышка без выключателя. Плюнул. Да
этот вход надо развязать диодами, так как GEM отключает 12в
через несколько десятков минут.
В оранжевом «Чер/Зеленый(3)» – открывание замков, «Чер/Оранж(4)»
– закрывание. Присоединяем к сигналке. Действие происходит при
замыкании их на массу.
Далее в этом же ряду контактов «Чер/Желт(5)» – положительный
концевик левой двери, «Чер/Синий(8)» – положительный концевик
правой двери. Задние двери не помню, но по схеме «Черн/Оранж» и
«Черн/Зеленый». Их расположения я не помню, нет под рукой машины.

Номера я считаю от конца который ближе к нашим глазкам.
CAN+ X X X X X X X X X …
CAN- X Ч/З Ч/О Ч/Ж X X Ч/С X X …

Да еще в этом же разъеме датчик багажника. «Черн/Красный».
Тоже положительный триггер. Можно отрицательный провод взять от
плафона в багажнике, но надо проводок тянуть. Я не стал. Все
датчики через диодики на положительный вход сигналки.
Теперь поворотники и прочее. Сверху GEM есть зеленый Большой
разъемчик. Блин, а вот и забыл, может и не тот, но его можно
определить по наличию двух толстых красных проводов идущих через
60А прямо от аккумулятора. То есть он из-под мотора приходит.
Вот этот жгут и понадобится. В нем имеем. 12В из красного
толстого – питание фонарей и сигнализации. «Синий кабель 0.5мм2»
поворотники левые, «Синий/Оранжевый» – поворотники правые.
«Зеленый/Белый» потолще, 12В при включении зажигания.

Я вообще электронщик-программист, электричества не боюсь с
детства. Аккумулятор не выключал, музыка прекращается и скучно.
Просто выбираем кусок нужного жгута, разматываем изоленту,
немного распушим его. Все проводочки как на ладошке. Находим
нужный, можно тестером через иголку пощупать аккуратно, что там
и когда. Далее зачищаем его, резаком. Только жилки не портить!,
а то мне стыдно за Вас будет, мелюзга зеленявая. Мне то уже 46!
То есть вдоль снимаем 0.7 – 1.0см изоляции. Далее берем,
приматываем нужный провод и опаиваем. Паяльник или из розетки
выключить или иметь 12 — 24В развязанный. Потом изолируем. Все
подключили и аккуратненько жгутик заматываем. Как так и было.
Делов на 3 часа, с музыкой.
Получилось красиво, работает хорошо, и ничего не стоит. Про
гарантию, все равно скажут “Сам дурак” Даже если ничего не
делать. Короче это дело каждого. Я поломок электричества не боюсь, а
остальное не снимут. Электрика надежно сделана, даже очень.
Ставить всякое электричество проще, чем в ВАЗЕ. Все уже проведено
в одно место. Блокировку я делать не стал, хотя провод нужный найден.
Иммобилайзер есть, пейджер есть, замок на руль есть. Блокировка у
меня ранее привела почти к аварийной ситуации.
GEM блин! Я старый дурак, по началу взял самодельный CAN тестер
и давай программы писать, чтобы протокол освоить. Но это что-то
из пушки по воробьям. Все едино надо ну не 5 так 10 проводов
припаять. Экономии никакой. Вот если сигнализацию сделал бы кто,
а то не мое это дело.

Читайте также:  Установка сигнализации в озерске

Завтра Ксенон прилеплю и поеду работу искать. Ну, в смысле очень
фирменно прилеплю, по Фордовски.

источник

Ford Focus Hatchback 1.8 Moondust Silver › Logbook › Установка сигнализации с автозапуском StarLine В9

Всем привет, кого интересует данная тема)
В общем досталась мне абсолютно бесплатно сигнализация StarLine В9, грех не поставить))
В сигнализации интересовал именно автозапуск, т.к. дома машина в гараже, а днем на охраняемой парковке.
Отсутствие автозапуска в холода очень огорчало)
Подключал без кан шины, просто по старинке.
Точки подключения были взяты с данного сайта

Если есть какие-либо вопросы по установке, задавайте, помогу чем смогу))

Price tag: 500 ₽ Mileage: 146,700 km

Ford Focus Hatchback 2006, engine Gasoline 1.8 liter., 125 h. p., Front drive, Manual — electronics

Recommendations

Comments 8

Мне нужна помощь) Сигналку подключил, цз от водительской двери не работает, диоды при открытии с работающим двигателем не моргают. Моргали тогда когда кнопка открытия закрывала двери.

Реле для блокировки стартера делал?

Всегда удивлялся таким людям, потом следующий пост «ой угнали»?

Я что-то не совсем понял сарказма, в чем прикол то? Сомнения в правильности установки сигнализации? Так жду пояснений. Дядя Вася в сервисе лучше сделает? И плюсом ко всему читаем внимательно выше по тексту «дома машина в гараже, а днем на охраняемой парковке» когда ее угонят? вместе со мной по дороге на работу? И еще могу сказать, что угнать можно абсолютно любую машину, любую повторяю и не важно кто ее ставил, какая сигнализация и какая машина, это вопрос времени и знаний специалиста.

Дискутировать можно бесконечно, в магазин пойдешь и угонят или просто вытянут из машины все ценное.
Такими постами, предоставляешь угонщикам/ворам больше информации он том как защищен твой авто (постов миллион, т.о полную аудио подготовку вынут, то диски с резиной)
Не любую машину можно угнать)

Чтобы из машины ничего не вытащили она должна быть бронированной) Сигналка стекла не бронирует) У знакомого стекло выставили средь бела дня и сигналка не помогла. Какие я сведения предоставил ворам? Те что есть в свободном доступе? И заметь я не говорил о том какая блокировка и на что у меня поставлена, где размещен блок сигналки и т.п. Информация обобщенная та что есть в сети. Какую машину угнать нельзя? Мазерати? или бугатти? так у нас таких парочка на всю страну, крузаки угоняют, мерсы, ренджи и т.п. не говоря уже о среднем классе как форд.

Всегда удивлялся таким людям, потом следующий пост «ой угнали»?

Захотят угнать- не спросят какая сигналка )))
На эвакуаторе увезут, если противоугонка помешает

у меня аллигатор 720 не могу найти брелок .ни где.
