Установка сигнализации на Hyundai Elantra
Точки подключения автосигнализации на Hyundai Elantra GLS 1993
Точки подключения автосигнализации на Hyundai Elantra 2005
Точки подключения автосигнализации Hyundai Elantra 2008
Точки подключения автосигнализации Hyundai Elantra 2009
Точки подключения автосигнализации Hyundai Elantra 2013
Замок зажигания:
+12в — красный или зеленый
зажигание — розовый
зажигание 2 — оранжевый
acc — синий
ключ в замке (-) — зеленый
Блок предохранителей, разъем (B):
открывание багажника (+) — красный тонкий
повороты (+) — красный/оранжевый и синий/оранжевый
Блок предохранителей, разъём (С):
запирание центрального замка (-) — розовый/черный
отпирание центрального замка (-) — желтый/черный
багажник (-) — зеленый
передняя левая дверь (-) — коричневый
задняя левая дверь (-) — серый
передняя правая дверь (-) — синий
задняя правая дверь (-) — оранжевый
Блок предохранителей, разъём (Е):
капот (-) — зеленый (нижний)
Кик-панель водителя, верхний разъем:
ручник (-) — зеленый
генератор (+) — синий
все провода сверху
Точки подключения автосигнализации Hyundai Elantra AD 2016, ключ без кнопок
Блоке BSI в салоне:
концевик багажника — зеленый/оранжевый
водительская дверь — коричневый
задняя левая — серый
задняя правая — синий
открытие багажника, если есть — красный (провод есть, даже если нет открытия)
Повороты перед — синий/оранжевый и красный/оранжевый
Повороты зад — синий/оранжевый и красный/оранжевый соседний разъем.
Все подключения на лицевых разъемах.
Статьи по теме
Установочные карты сигнализаций на Hyundai Elantra
источник
Установка сигнализации Hyundai Elantra, точки подключения Хендай Элантра 5 Avante
Подключение и установка автосигнализации на Hyundai Elantra 2012 АКПП
Модуль обхода штатного иммобилайзера BP-03
Необходимое время для установки — 4,5 часа
1. Для снятия подторпедника Хендай Элантра, снимаем левую накладку торпедо (на защелках). Далее отворачиваем 3 самореза крепления подторпедника и снимаем его (на защелках).
2. Демонтируем кожух рулевого вала Hyundai Elantra. Для этого отворачиваем 2 самореза со стороны рулевого колеса и 1 саморез снизу. Далее снимаем нижнюю накладку панели приборов, потянув на себя (крепление на защелках) и снимаем кожух
3. Снимаем щиток приборов Hyundai Elantra. Для этого сначала снимаем козырек над ним, потянув его на себя (крепление на защелках). Затем отворачиваем 4 самореза крепления щитка приборов и вынимаем его
4. Устанавливаем антенну со встроенным датчиком удара и наклона на лобовом стекле Hyundai Elantra, светодиод на левой стойке. Сервисную кнопку устанавливаем в любом удобном месте
5. Устанавливаем под капотом Hyundai Elantra сирену (на штатную шпильку и гайку М6) и датчик температуры. Провода в салон прокладываем через штатный уплотнитель с левой стороны моторного щита.
6. Блок сигнализации прячем за приборным щитком Hyundai Elantra.
7. Подключаем массу сигнализации за приборным щитком в штатное место
8. С тыльной стороны блока предохранителей в разъеме MAIN G подключаем CAN шину сигнализации и управление аварийной сигнализацией.
9. Модуль обхода штатного иммобилайзера ВР-03 подключаем в разрыв белого или черного провода штатной рамки
10. Для Hyundai Elantra с АКПП контроль нажатия педали тормоза (оранжево-фиолетовый провод сигнализации) подключаем в левой кик-панели к зеленому проводу автомобиля. Сине-красный провод сигнализации (вход стояночного тормоза) подключаем к черному проводу сигнализации (масса).
11. На разъеме замка зажигания подключаем питание сигнализации, а также цепи зажигания, аксессуаров и стартера. Питание +12В — красный. Зажигание 1 — розовый. Зажигание 2 -оранжевый. Стартер — желтый. Аксессуары — синий).
12. Программируем параметры запуска автомобиля (Таблица 2 инструкции по установке):
Программируемая функция Значение функции
№ 9 Длительность прокрутки стартера Вариант 4 6,0 сек.
13. Программируем CAN модуль. При нажатой сервисной кнопке подаем питание на систему, дожидаемся 5 коротких сигналов сирены, отпускаем кнопку, затем нажимаем один раз для входа в режим выбора автомобиля. Вводим код 2614 согласно инструкции по установке.
14. При помощи диагностического оборудования либо маршрутного компьютера и инструкции по эксплуатации автомобиля, отключаем функцию «Отпирание дверей при выключении зажигания». В случае невозможности применения данных операций выполнить программирование сигнализации согласно Таблице 2 инструкции по установке:
Программируемая функция Значение функции
№ 7 управление замками дверей при дистанц. запуске и
остановке двигателя при включенном режиме охраны Вариант 3 Запирание после остановки
15. Настраиваем датчики удара и наклона, проверяем работу системы. Сборку салона Hyundai Elantra проводим в обратной последовательности.
источник
Сайт установщиков
| Цепь | Цвет | Расположение | Дополнительно |
| 12 Вольт | Черный (+) | Замок зажигания, (Белый, 6-контактный разъем), PIN 5 | |
| Зажигание | Белый (+) | Замок зажигания, (Белый, 6-контактный разъем), PIN 1 | |
| Зажигание 2 | Н/Д | ||
| Зажигание 1 | Синий (+) | Замок зажигания, (Белый, 6-контактный разъем), PIN 6 | |
| Зажигание 2 | Н/Д | ||
| Зажигание 3 | Н/Д | ||
| АСС 1 | Оранжевый (+) | Замок зажигания, (Белый, 6-контактный разъем), PIN 3 | |
| АСС 2 | Желтый (+) | Замок зажигания, (Белый, 6-контактный разъем), PIN 4 | |
| Наличие ключа | Н/Д | ||
| Габаритные огни ( — ) | Оранжевый (-) | Переключатель света фар или BCM, (Белый, 20-контактный разъем), PIN 4, NOTE #1 | |
| Габаритные огни ( + ) | Желтый to Розовый(+)(Left)иКоричневый/Оранжевый(+)(Right) Use Both, NOTE #2 | Водительская кик панельилиBACK of Блок предохранителей, (30-контактный разъем), PINS 22и6 | 14301_ELANTRA_DUAL PARKING LIGHT Дополнительно.pdf |
| ЦЗ Закрытие | Зеленый (TYPE B) | Водительская кик панель или BCM, (Белый, 20-контактный разъем), PIN 3, NOTE #1 | |
| ЦЗ Открытие | Желтый (TYPE B) | Водительская кик панель или BCM, (Белый, 20-контактный разъем), PIN 11, NOTE #1 | |
| LOCK MOTOR WIRE | Серый (5-Wire Type) | Водительская кик панель, (Серый, 39-контактный разъем), PIN 38 | |
| Двери | Желтый (-) | Водительская кик панель или BCM, (Белый, 24-контактный разъем), PIN 22, NOTE #1 | |
| Вежливая подсветка | Желтый (-) | Водительская кик панель или BCM, (Серый, 24-контактный разъем), PIN 1, NOTE #1 | |
| Открытие багажника | Белый (-) | Водительская кик панель или BCM, (Белый, 20-контактный разъем), PIN 13, NOTE #1 | |
| Раздвижная дверь | Н/Д | ||
| Сигнал | Красный to Зеленый/Оранжевый (-) | На рулевой колонке или BCM, (Серый, 24-контактный разъем), PIN 8, NOTE #1 | |
| Тахометр | Красный to Синий/Красный (AC) | in PASSENGER KICK, (Серый, 39-контактный разъем), PIN 5 | |
| WAIT TO START LIGHT | Н/Д | ||
| Тормоз | Белый to Черный (+) | Педаль тормозаилиВодительская кик панель, (Серый, 39-контактный разъем), PIN 34 | |
| Отключение штатной сигнализации | Синий to Желтый/Зеленый (-), NOTE #3 | Водительская кик панель или BCM, (Белый, 20-контактный разъем), PIN 2, NOTE #1 | |
| ANTI-THEFT | TRANSPONDER SYSTEM, See NOTE #4 |
| NOTES | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NOTE #1: The BCM (Body Control Module) is located in the Center of the Dash, behind NOTE #2: this vehicle has 2 PARKING LIGHT wires, to connect will require 2 extra Relays part #775, See Дополнительно. NOTE #3: TEST this wire while Turning the KEY in the Водительская дверь NOTE #4: This vehicle May Be Equipped with HYUNDAI’S TRANSPONDER ANTI-THEFT SYSTEM, check the OWNERS MANUAL for this vehcileилиcontact your HYUNDAI Dealer to see if the vehicle has a Special programmed Зажигание Key, if it does, then for REMOTE STARTING you will need the 791 BYPASS Moduleиan Extra Зажигание key. источник Hyundai Elantra › Бортжурнал › Охранная система Starline
Буду хвастаться!

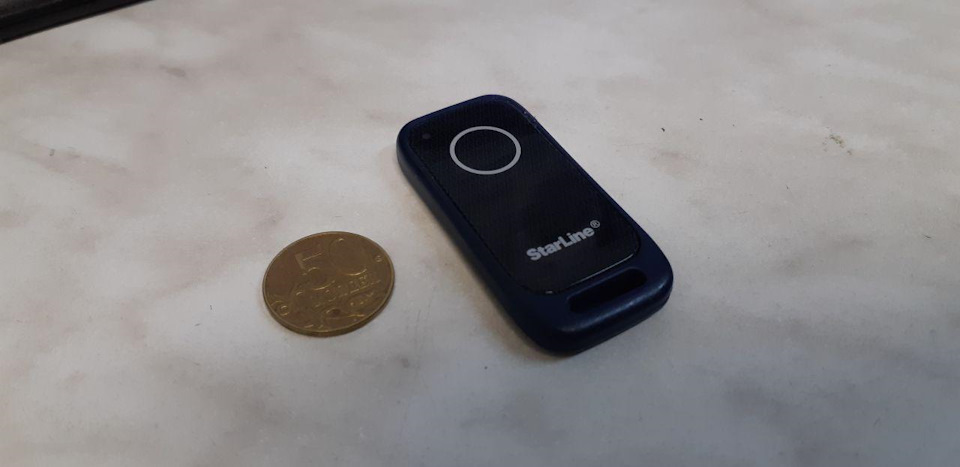

Мне порекомендовали StarLine S96, это самая последняя модель в которой ОГРОМНОЕ количество плюшек, и самое главное, это отсутствие привычного брелока, вместо которого блютус метка.
Логика такая, подхожу к машине, и открываю ее штатным ключом, НО! Если нет с собой метки, то будет тревога, и никуда я не еду. Вместо метки можно использовать смартфон с блютусом, но мне не понравилось, метка в документы и вперед, без документов точно не уеду. Есть управление через интернет с приложения на мобиле есть и GPS и автозапуск. Все поставили, я уехал. Как оценить качество работы установщика? Все работает, ничего не глючит, а как он там провода проложил я не знаю. Когда забирал машину, мастер мне настоятельно рекомендовал установить дополнительный замок капота и подкапотное реле блокировки R6. Погуглив и подумав, я вернулся и мне поставили R6 + замок капота. очень переживал что будут резать кузов в новой машине, прикручивать какие-то штыри упорные, но нет! Дополнительный замок блокирует работу штатного и все реализовано через специальную переходную пластину, не знаю что за фирма такие делает, но такие пластины изготавливают почти под все современные модели машин, и все ставиться на штатные болты. Под капотом уже было видно как что проведено, остался очень доволен, все аккуратно, дополнительные провода уложены вместе со штатными, сирена вообще спрятана глубоко. Казалось, на этом можно было бы и остановиться. В машине есть GSM, GPS, замок капота, дополнительные блокировки… но тут Остапа понесло! Оказалось, что сигналка уже далеко не сигналка в нашем с вами понимании. Это уже дополнительный компьютер управления машиной! Чем еще можно управлять с помощью сигналки? Конечно добавить функции комфорта, бесключевого доступа и многое другое. Приехал к мастеру, обсудили мои пожелания, результат получился следующий: Да, да. Коврики не мыл давно =) Но ключ то мне из кармана все равно доставать чтобы машину завести! Это не правильно сказал я и… Само собой метка должна быть при вас. Дальше вопрос, как открывать багажник? Раньше можно было с ключа, но ключ я с собой теперь не ношу, можно с телефона, через приложения, но каждый раз его доставать… решение очевидно! Сенсор в багажник, касаемся ручки багажника, открывается багажник. С помощью этого сенсора можно и с охраны снять машину и поставить на охрану, чтобы до двери не ходить. Не хотел писать это все сразу, решил поездить год и посмотреть как все будет работать. Все работает, никаких сбоев! Решил расписать свою историю и впечатления, сейчас, потому что у мастера который мне все делал вышел видос, где демонстрируется ВЕСЬ процесс установки на машину всего того же что стоит у меня. Видео конечно получилось для технарей, надеюсь в следующих частях они продемонстрируют как это все работает, но самое главное, что в этом видео я увидел ту скрупулезность и внимание к мелочам которых порой так не хватает многим автослесарям в сервисах. После выхода видео я позвонил и спросил, у меня все так же установлено? Мастер сказал что да, если есть сомнения, я могу приехать, он снимет весь пластик и все по моей тачке покажет! Ну и для полного успокоения нанес защитную маркировку на стекла с VIN номером автомобиля и сделал еще пару фишек про которые тут писать не буду. Теперь я сплю гораздо спокойнее, а тому кто получит машину после меня сильно повезет и переживать ему не надо будет о безопасности. Общий список того, что сделали: Цена указана за конкретный функционал и количество оборудования на мою машину. По другим машинам могут быть другие цены. источник Сайт установщиков
|
