Установка сигнализации с автозапуском на оку

Лада Ока 1,1л гранатовый ОкаТавр › Бортжурнал › Установка сигнализации с автозапуском

В общем, наконец разжился сигнализацией ALLIGATOR с дистанционным запуском двигателя. Радиус действия брелка с двусторонней связью на открытой местности — до 1км. За 3 часа демонтировал старую сигнализацию и подключил все необходимые провода по местам. Сигналка с автозапуском отличается от обычной наличием группы силовых проводов, которые отвечают за управление зажиганием, стартером, дополнительными цепями исполнительных устройств и пр. Как ни странно, но по некоторым из этих силовых цепей идёт ещё и питалово, и контроль зажигания и пр. В общем, полностью настроить сигналку получилось за 3 дня — 2 дня подключение проводки и 1 день программирование и обучение пользованию этой хренотенью Ж-))))

ОКА С АВТОЗАПУСКОМ — ЭТО РЕАЛЬНО! Запуск двигателя с брелка принудительно, запуск двигателя по температуре двигателя, запуск двигателя по времени (будильник), запуск двигателя с периодичностью в час, два, четыре и т.д… В общем, всё гуд. Мне только осталось выловить из общего инжекторного жгута проводов провод тахометра с ЭБУ, завести его на сигнализацию и настроить соответственно сигналку. А то у меня пока что сигналка определяет заведённость двигателя по лампе давления масла. А по тахометру сигналка не будет перекручивать стартер и будет быстрее его выключать. Да и вообще будет лучше соображать по состоянию двигла.

Управлять зажиганием и стартером, а также цепью исполнительных устройств решил, всё-таки, через штатные реле: т.е. сигнализация не сама питает силовые цепи, а только включает соответствующие реле: реле зажигания, реле стартера… А для подачи питания на такие приборы, как отопитель салона, обогрев заднего стекла и т.д. и т.п., я поставил реле, которое по сигналу блока сигнализации замыкает силовые провода, идущие на замок зажигания. Т.е. реле дублирует собой замок зажигания, что вполне правильно…

Помимо всего прочего хотелось, чтоб при прогреве машины в салоне уже работал вентилятор отопителя и плавно нагревал салон. Цепь доп. приборов у сигнализации отличительна тем, что питание на неё поступает ТОЛЬКО спустя 90 секунд с момента успешного ДИСТАНЦИОННОГО запуска двигателя. Таким образом получается следующее: при дистанционном или автоматичесмком запуске двигателя система сначала включает зажигание, заводит мотор, убеждается, что мотор заведён, а потом спустя только 1,5 минуты подает питание на остальные потребители, из которых вентилятор отопителя салона оставляется включённым. В общем, бояться, что на АКБ будет чрезмерная нагрузка при старте, не стоит )))

источник

Лада Ока Extreme › Бортжурнал › Сигнализация с автозапуском и новый тормозной контур

Начнем с сигнализации.
Зима уже на носу и дабы не морозить попу жены в ожидании пока прогреется чудо нашего автопрома решили поставить сигнализацию с автозапуском. Выбор пал на Томагавк TZ9010.

Стоит она 3000руб, примерно в 2 раза дороже обычной пикалки для открывания замков. До этого уже стояла сигнализация APS5000, поэтому дергалки замков и багажника ставить не пришлось.

Монтировал все по инструкции. силовые кабеля подключил прямо на рулевой колонки к замку зажигания, так проще, т.к. не надо искать нужные провода в дебрях проводки автомобиля.
Там же и подцепил под болт провод массы и провода поворотника.
Концевики дверей используются заводские, слева напротив поворотника провода от них должны выходить в салон.
Концевик багажника уже стоял, в блоге про светодиодные плафоны его видно.
Концевик Капота поставил новый. там же подключил датчик температуры двигателя.

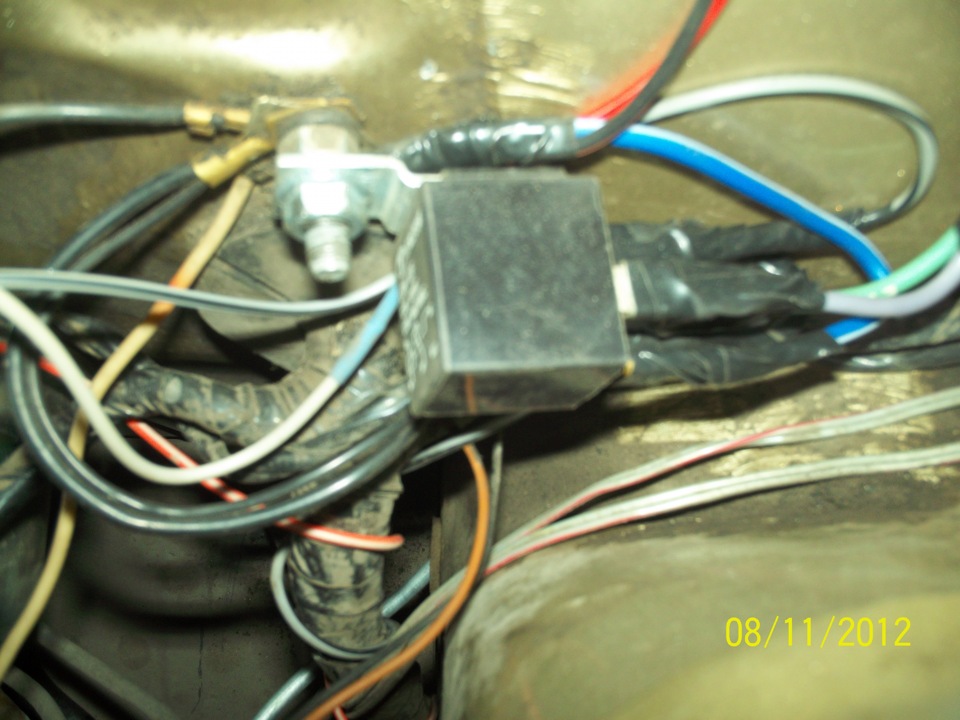

Далее кидаем провод от лампочки генератора. я подсоеденик к разъему генератора, чтобы опять не искать его в проводке в салоне. там же под капотом разместил реле, которое эмулирует датчик давления масла, т.к. напрямую от генератора сигнал не хотел работать.
Получается, что когда напряжение на реле пропадает (лампочка заряда на панели потухла) реле перекидывает сигнальный провод от сигнализации с массы на плюс, и сигналка думает что двигатель заведен.

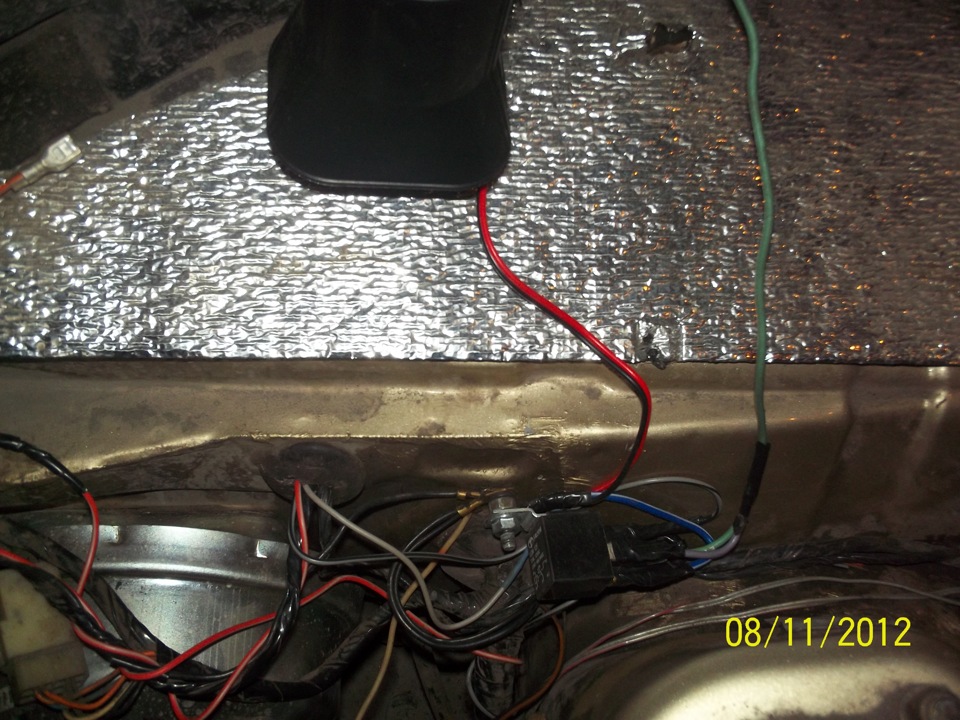

Реле заняло бывшее место тройника от тормозов

Провод от ручника сигнализации подсоеденил к круглому реле, там один из контактов идет на ручник.
Сигнализация работает в режиме автомтической коробки передач, т.к. если делать с механикой то уж очень геморройно получается этот процесс для проверки нейтрали.

Сигнализацию настроил на запуск раз в час и работу 5 минут. Капот утеплен минеральной ватой листовой, поэтому думаю за час двигло не успеет окалеть на 20 градусном морозе.
Пока автомобиль стоит в гараже ручник опущен, и двигатель не запускается, а как только моя пассия поехала на работу то там уже на улице все будет само собой, надо только заранее вытянуть подсос

Видео запуска
тут видео как работает автозапуск. было настроено на кручение стартера 800 милисекунд, поэтому сразу не завелась. сейчас сделал на 1800. если с первого раза не сработает, то она каждый последующий раз будет увеличивать на 200мс. всего 4 попытки запуска двигателя. если не сработает то он не будет больше, дабы не садить аккумулятор.

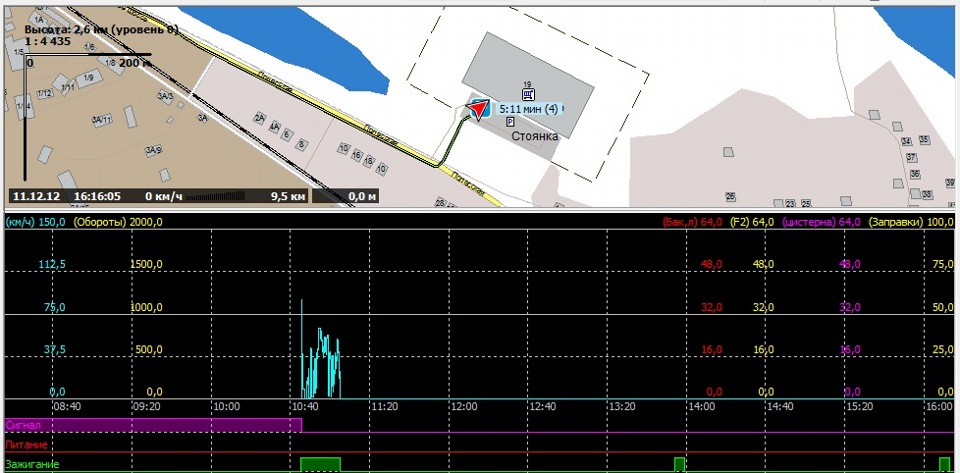

Отчет по работе автозапуска.
На улице -25. автозапуск настроен на запуск при температуре двигателя -5 и на 5 минут работы. в гараже включен подогреватель северс, поэтому там автозапуск не срабатывает.
При нахождении автомобиля на улице, срабатывает 2 раза по 5 минут. заводится с 1 раза. Подсос заранее вытянут почти на полную.

Читайте также:  Горит абс после установки сигнализации

Настал пипец вакумнику, решено было сразу изменить тормозной контур с диагонального на перед-зад, а то при диагональном машину упорно уводит в сторону, и диски с колодками с одной стороны ест больше.
Сменил вакумник, сдела схему как на фотографии:
Там где 2 дырки развел на передние колеса, там где одна через тройник на задние. регулятор давления ампутировал.

источник

Subaru Impreza Vozidla XTO:-) › Бортжурнал › Установка сигнализации своими руками, мозгами, нервами… Главное — желание!

О процессе и всех тонкостях установки чуть позже, сначала хотелось бы обсудить следующее…

В общей сложности, на сбор информации, для установки автосигнализации (АС), у меня ушла неделя, чистая неделя. Всю эту информацию я предоставлю тут. Устанавливать же я не решался 3 месяца, друзья, знакомые, коллеги мне все уши прожужжали: «Отдай ты уже в сервис, пусть сделают…»

I. Итак, почему же я решил устанавливать сигнализацию сам, не имея не единого опыта за плечами, и с начальными – даже ОЧЕНЬ начальными знаниями в радиотехнике, электронике. Можно даже сказать школьные:)

1) Нет, это не финансы, скорее интерес, было интересно попробовать самому, честно, посмотрев отчёт одного парня, было страшно приниматься за дело, но, глаза боятся, а руки делают…
2) Вторым моментом было то, что в городе на такие машины никто сигнализации не устанавливал, и условием было оставить машину на сутки как минимум – ЭТО ВООБЩЕ НЕ ВАРИАНТ! Не потому что мне постоянно нужна машина, просто доверия к людям нет… Также большим минусом является тот факт, что при неполадках, в случае покупки АС в одном месте, а установки в другом, эти 2 «места» будут перекидывать стрелки друг на друга, в итоге придётся либо смириться, либо отказаться от сигналки, либо всё-таки лезть самому и разбираться.
3) Ну и в-третьих, как оказалось, это очень полезно для самого себя немного изучить проводку автомобиля, невольно поразбирать салон и поудивляться некоторым вещам…:)

P.s. Сервисмены такие же люди, ничуть не лучше нас…

Отдать в сервисминусы:
• финансы;
• оставить машину чужим людям на сутки;
• качество (не себе — так себе);
• в случае чего, снова и снова ездить к сервисменам за помощью (а хочется немного независимости!);
• некоторые сервисмены состоят в деле с автоугонщиками, так что, если ваше авто кому-то очень нравится, они получат всю необходимую информацию, как обойти охранные функции вашей АС.

Отдать в сервисплюс(ы):
• не нужно возиться… (плюс не однозначный, бездействие приводит в деградации…)
• а больше не вижу…

Сделай самминус(ы):
• время…
• ну и все, наверное…

Сделай самПЛЮСЫ:
• 1,2,3,4,5, …, ∞ Плюсов очень много, начиная с того, что у вас будет уверенность в эксплуатации (лучше вас не сделает никто!), заканчивая тем, что вы будете знать от и до всю схему расключения вашей АС, а также узнаете ещё очень много интересного. Также отнесём к этому персональность и качество соединений (очень ВАЖНО!)
О качестве соединений отдельный разговор, от этого зависит не только работоспособность АС, а так же безопасность, как автомобиля, так и ваша! Подробнее в процессе установки.

II. Зачем мне нужна сигнализация? Тут снова не всё как у многих… Охранные функции были не определяющими, захотят, угонят на эвакуаторе… На то дело нужно GPS чип втыкать в машину и следить… Нужен был автозапуск и обратная связь. Все мне тыкали на StarLine, мол, Боги среди автосигнализаций. А я так скажу, хорошая сигнализация та, которую владелец установил сам… Почему, спросите вы? Элементарно возьму в пример себя, в случае отказа сигнализации, глюка мозга и т.п. я смогу сделать всё необходимое, чтобы безболезненно завести свой авто. Если что-то перестало работать, я знаю, куда нужно лезть, и что там «тыкать»:) А сигнализации ВСЕ не без греха, нет ничего идеального!

III. Что нам понадобится:
• Руки(можно даже растущие из одного места, главное чтобы умели паять, а научиться этому можно буквально за день, поверьте мне!), ноги, голова… вобщем ВЫ целиком:D;
• Набор для пайки(паяльник помощнее для силовых проводов, да и для обычных подойдёт, флюс(я использовал пасту для пайки и смолу), припой(свинцовый – классика жанра), кембрики(желательно, зачем? Увидите!), изолента(обязательно). А это вам ИНСТРУКЦИЯ ПО ПАЙКЕ, её тоже используйте:)
• Всё для разборки нужных элементов(отвёртка крестовая:D, желательно покороче, ну я и длинной справился), пассатижи(кусачки), гаечный ключИК(универсальный, много что им откручивал, начиная от клеммы аккумулятора, заканчивая релюшками под панелью…). А так же канцелярский нож для оголения проводов.
• Мультиметр (вольтметр, тестер)
• Хомуты пластиковые для крепления проводов.
По-моему, ничего дефицитного нет… всё доступно, я из этого абсолютно ничего не покупал, благо на работе этого добра достаточно.

IV. Если все в сборе, можно начинать, НО! Перед началом отцепляем клемму от аккумулятора, дабы не натворить делов и раньше времени не закончить работу с последующим ремонтом проводки…

Читайте также:  Установка пожарной сигнализации в владикавказе

Начинаем с замка зажигания. Находим синюю «фишку» под рулевой колонкой,

расцепляем её для удобства и паяемся к проводам, которые ближе к замку зажигания (ЗЗ) (т.е. между ЗЗ и фишкой).
Силовые провода требуют особого внимания, снимаем часть изоляционного провода.

накручиваем провода аналогично как на фото, С ЕДИНСТВЕННОЙ ПОПРАВКОЙ! Не скручивайте провода от АС, это обеспечит лучший контакт с контактируемым проводом и после пайки соединение не будет очень толстым.

Я переделал, распустил провод.

Тщательно пропаиваем их и также надежно изолируем. Изоленту не жалеем!

В том же духе все силовые провода…

красный АС — на — черно-белый ЗЗ
зелёный АС — на — черно-синий ЗЗ
жёлтый АС — на — чёрный ЗЗ
Далее чёно-жёлтый провод ЗЗ разрезаем.
жёлто-чёрный АС — на — чёрно-жёлтый ЗЗ (ближе к ЗЗ)
чёрно-жёлтый АС — на — чёрно-жёлтый ЗЗ (ближе к фишке) — видно на 4 фото.
ВАЖНО! Все провода прозванивайте для утверждения, особенно если вы не первый владелец авто, мало ли что делали с ЗЗ до вашего владения.
Синий провод я пока не задействовал, т.к. не понял пока для чего он, да и без него всё работает… Но всё равно буду разбираться. Ещё раз повторюсь, все контакты хорошо ЗАИЗОЛИРОВАТЬ.

V. Едем дальше. Цепляемся к проводам приборки.

Снимаем приборку, отцепляем 3 зелёные фишки сзади.

Почему кембрики — просто изолента тут будет бесполезна, со временем она всё равно сползёт, ну хотя ещё зависит от изоленты и от вашей сноровки. Но я предпочёл кембрики. Сидят плотно и не допускают сильного изгиба места пайки. Но есть у этого метода-кембрика запарка, чтобы его продеть, нужно соответственно разрывать провод, к которому мы коннектимся, и, продев кембрик на 1 из уже 3 проводков, паяем эти самые 3 проводка, а после накрываем всё это дело кембриком. Ниже на 7 фото видно.

Я просто буду указывать № провода и куда его цеплять:

1 -> на концевик(триггер) капота (был в комплекте с АС, если нет, докупайте) -> подкапотное пространство.
2 — тут стоит отметить 15-ый провод(петля) — если мы оставляем петлю замкнутой, это означает мы даём понять АС, что у нас авто с ручной коробкой передач, и в будущем, для УСПЕШНОГО дистанционного запуска авто, перед этим нам каждый раз будет нужно выполнять процедуру «логической нейтрали» («ЛН»), процедура из 2-3 пунктов, но нюанс в том, что при снятии авто с охраны во время между процедурой «ЛН» и автозапуском авто (ну например вы что-то забыли в машине), «ЛН» «онулируется», вобщем автозапуск не сработает… Т.е. после снятия авто с охраны, вам нужно будет снова выполнять процедуру «ЛН» — заводить авто, передачу на нейтраль, ручник, комбинация кнопок, достаём ключ из ЗЗ, авто продолжает работать под управлением АС, закрываем авто, ставим под охрану, сигнализация глушит двигатель — вот она процедура «ЛН» Смысл этой процедуры в безопасности, авто не будет заводиться на передаче, а значит не подкатит к соседской машине или до первого препятствия, ямы и т.п. 🙂 Но каждый раз выполнять все эти действия, лично я от этого отказался…
Я разрезал эту петлю, обманул АС, теперь она думает, что у меня каробка-автомат, и для будущего успешного запуска двигателя, мне нужно лишь оставить коробку в нейтральном положении, зимой, учитывая застывание коробки, к этому прибавится ручник. Минус этого в том, что оставив машину на передаче и заводя дистанционно, авто заведётся и уедет… Поэтому нужно быть уверенным в своих действиях, так что решайте сами для себя, как будет лучше для вас…
Значит если петля замкнута(РКПП) -> на концевик ручника -> красно-жёлтый провод в центральном разъёме приборки.
Если петля разомкнута(АКПП) -> на массу.
3 — не использовал, т.к. он «+» (положительный), а мне нужен «-» (отрицательный) — он будет под номером 14.
4 — на положительный контакт сирены (докупал отдельно за 150 р.) -> к «+» от сирены — подкапотное пространство.
5 -> на чёрно-белый провод в центральном разъёме приборки.
6 -> на «-» (минусовой) контакт обходчика штатного иммобилайзера.
7 -> на чёрно-зелёный провод в левом разъёме приборки
8 -> на-ВНИМАНИЕ—СВЕТЛОзелёно-чёрный провод в правом разъёме приборки.
9 — не использовал за ненадобностью.
10, 16 — не использовал, долго думал над функциями, которые несут эти контакты, и решил от них отказаться… Объясню почему, двойная блокировка стартера через реле, к чему? Есть иммобилайзер, есть встроенная блокировка стартера в сигналке. А релюшки не идеальны, тоже выходят из строя, на ум приходит пословица — не рой яму другому, сам в неё попадёшь.
11 -> на массу.
12 -> тут как и с контактом №2, зависит от выбранной вами трансмиссии:
Если петля замкнута(РКПП) -> не используется.
Если петля разомкнута(АКПП) -> на чёрно-белый провод в разъёме над педалью тормоза.
Итак я выбрал АКПП, поэтому этот контакт я использовал, тут меня постигла первая «непонятка», подцепился к проводу — загорелись стоп-сигналы, и не гаснут, нажал на педаль тормоза — не помогло, отцепил-подцепил клемму аккумулятора — тоже не помогло, отцепил-подцепил фишку разъёма педали тормоза — ПОМОГЛО.
13 — триггера багажника пока нет, планирую купить. Пока протянул в багажник, но не эксплуатирую:)
14 — вот этот-то провод мне и нужен для концевиков дверей. Тут тоже есть что отметить. «Непонятка» вторая: вобщем как я лажался описывать не буду, начну сразу с сути, вобщем с концевика водительской двери идёт один провод на приборку (сине-белый), а с остальных 3-х дверей идёт другой провод (жёлтый) оба они рядом, на центральном разъёме приборки. Всё бы ничего, но при отпирании водительской двери, в то время, когда авто находится под охраной АС, сирена срабатывала как при лёгком ударе, т.е. 3 раза пикнула и всё, а на пейджер никакая информация не поступала. С остальными же дверьми всё было, как положено, сирена, пейджер получал информацию. Разные сигналы у этих контактов. РЕШЕНИЕ: поступил просто, обрезал сине-белый контакт, и припаял его, вместе с 14 контактом АС, к жёлтому проводу. Всё стало по феншую.
15 — как я уже сказал, петля выбора КПП, я разрезал.
18, 19 — не использовал за ненадобностью.
20 — к активатору замка багажника. Раз контакт у нас — (минусовой), не совсем логично, значит вместе с ним тянем ещё 1 провод постоянный +(положительный) и подцепляем их к движку (активатору) замка багажника. Купленный мною движок оказался слабоват, поменяем:) Так что проверяйте активаторы на месте И НЕ ОТ АККУМУЛЯТОРА, а именно от АС.

Читайте также:  Установка сигнализации к ручнику

VI. Переходим к центральному замку (ЦЗ).

Находим белый разъём слева от ног водителя под обшивкой.

В нём находим жёлтый и сине-зелёный провода.

синий АС -> на жёлтый ЦЗ
зелёный АС -> на сине-зелёный ЦЗ

сине-красный и зелёно-красный -> оба на массу.

сине-чёрный и зелёно-чёрныйне используем.

VII. Заканчиваем всё это дело обходчиком
иммобилайзера (имм.)

Обходчик можно либо: купить — 500 р., либо сделать самому — 0 р. Схема элементарная, можете в этом убедиться.

На сколько я понял в покупной обходчик внедряется ключ целиком. Это означает, что ваш ключ будет постоянно в машине, не лучший вариант… Возможно есть и такие, где вставляется лишь чип имм… Так что, если вы решите всё-таки покупать, то постарайтесь найти такой, куда внедряется лишь чип, так безопаснее. Если даже таких нет, попробуйте в обычный обходчик прилепить чип на 2-сторонний скотч, только надёжно, всё-таки чип злоумышленникам меньше даст, чем ключ от авто.

Итак, у вас есть обходчик, за покупной я не скажу, буду описывать как у меня на самодельном, но должно быть аналогично. Из обходчика у нас выходят 4 провода («+», «-«, и 2 провода — антенна). Находим блок имм., у меня он выглядит так ->

Проще всего его найти в вашем мануале авто, либо, оголив ЦЗ, можно увидеть провода, выходящие из штатной антенны имм., а по ним уже вычислить блок имм.

Разрезаем 1 из проводов антенны, какой, по сути не имеет значения, но, для убеждения проверяем — заводим авто. Если не завелась, или завелась, но заглохла, то мы перерезали нужный нам провод. Тут меня накрыла третья «непонятка» — обрезал провод, завожу — заводится:) Сутки с дружищем ломали голову, КАК ТАК-ТО?:D, перепарковали свои мозги, провели исследовательскую работу, проанализировав наши действия, предположили, что всё это потому, что не был вынут ключ из ЗЗ, следовательно имм. не считывает код с ключа, пока его не вынуть и не вставить снова. Поэтому, разрезаем провод и только потом вставляем ключ в ЗЗ и проверяем. Далее контачим провода антенны имм. к разрыву провода антенны штатного имм. «+» и «-» в зависимости от вашей АС.
— если у вас провод АС для обходчика «+», то к нему цепляем «+» от самого обходчика, а «-» на массу.
— если от АС «-«, как в моём случае (6-ой контакт), то к нему цепляем «-» от обходчика, а «+» берём с ЗЗ.
Хотелось бы дополнить про обходчик — он должен активироваться лишь при автозапуске, при заводе с ключа, обходчик работать не должен! Проверить можно 2-мя способами: либо смотреть срабатывает ли релюшка при заводке авто с ключа (срабатывать не должна), либо, если имеется 2-ой ключ, вынуть из него чип имм., убрать чип и ключи с чипом из машины и пробовать завести авто, должно быть как при разрезанном проводе антенны штатного имм. — не завелась, или завелась, но заглохла. Если же завелась, то это не есть хорошо… Нужно дорабатывать обходчик. Как? Расскажу в следующей статье.

Дать мне такую же машину и АС сейчас, процесс установки займёт часа 3-4 не больше. А так я провозился 2-3 дня, из-за тупок и «непоняток». Выражаю свою благодарность np9Hur за теоретическую помощь и помощь в разрешении «непоняток»:)

Ну вот вроде бы и всё. Возникнут вопросы, задавайте, по возможности постараюсь ответить и разъяснить. Надеюсь статья оказалась полезна для вас.

Безопасной вам охраны и хранит вас разум!:)

источник
